Hidraulika olaj viszkozitás táblázat – ISO VG 32, 46, 68 és 100 jelentése
A hidraulika olaj viszkozitása az egyik legfontosabb műszaki jellemző, mert közvetlenül befolyásolja a hidraulikus rendszer működését, a szivattyú terhelését, a szelepek pontosságát, a kenőképességet, az energiafelhasználást és az alkatrészek élettartamát.
A gyakorlatban a legtöbb ipari hidraulikus rendszerben ISO VG 32, ISO VG 46, ISO VG 68 vagy ISO VG 100 viszkozitási osztályú olajjal találkozunk. Ezek a számok nem véletlenszerű jelölések: azt mutatják meg, hogy az olaj 40 °C-on milyen kinematikai viszkozitással rendelkezik.
Röviden:
A hidraulika olaj viszkozitása azt mutatja meg, hogy az olaj mennyire könnyen vagy nehezen folyik. Az ISO VG 46 például azt jelenti, hogy az olaj kinematikai viszkozitása 40 °C-on nagyjából 46 mm²/s. A túl alacsony vagy túl magas viszkozitás hidraulikus hibákat, kopást, melegedést és pontatlan működést okozhat.
Mit jelent a hidraulika olaj viszkozitása?
A viszkozitás az olaj folyási ellenállása. Egyszerűen fogalmazva: azt mutatja meg, hogy az olaj mennyire „híg” vagy „sűrűn folyó”.
- Alacsonyabb viszkozitás: az olaj könnyebben folyik, hígabbnak érződik.
- Magasabb viszkozitás: az olaj nehezebben folyik, sűrűbbnek érződik.
Hidraulikus rendszereknél a viszkozitás azért kritikus, mert az olaj egyszerre végez több feladatot:
- energiát közvetít,
- keni a mozgó alkatrészeket,
- tömít a résveszteségeknél,
- hőt szállít el,
- védi az alkatrészeket a kopástól és korróziótól.
Ha az olaj viszkozitása nem megfelelő, akkor a rendszer működése is romlik. Nem csak arról van szó, hogy „milyen olajat öntünk bele”, hanem arról is, hogy az olaj üzemi hőmérsékleten, terhelés alatt és szennyeződés mellett is megfelelően működik-e.

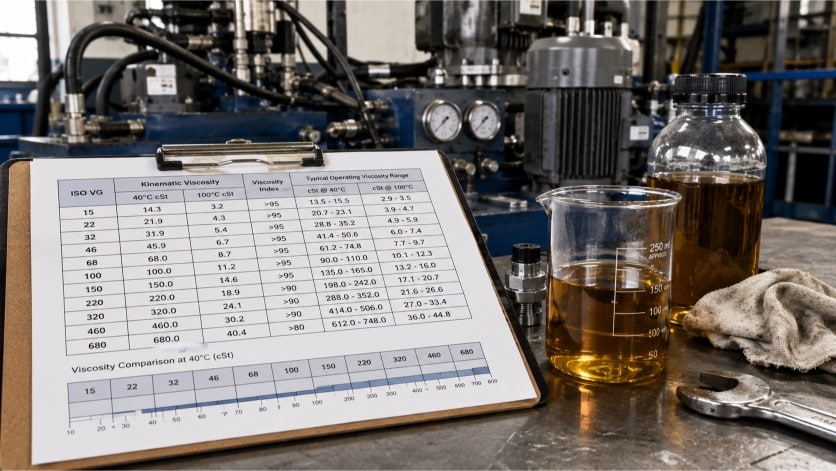

Hidraulika olaj viszkozitás táblázat
Az ISO VG osztályok a hidraulikaolajok 40 °C-on mért kinematikai viszkozitását jelölik. A leggyakoribb hidraulikaolaj-viszkozitási osztályok:
| ISO VG osztály | Jellemző viszkozitás 40 °C-on | Tipikus alkalmazás |
|---|---|---|
| ISO VG 22 | kb. 22 mm²/s | hidegebb környezet, alacsonyabb terhelésű rendszerek |
| ISO VG 32 | kb. 32 mm²/s | hidegebb üzem, gyorsabb áramlás, kisebb ellenállás |
| ISO VG 46 | kb. 46 mm²/s | általános ipari hidraulikarendszerek, gyakori alapválasztás |
| ISO VG 68 | kb. 68 mm²/s | melegebb üzem, nagyobb terhelés, nagyobb résveszteségű rendszerek |
| ISO VG 100 | kb. 100 mm²/s | speciálisabb, nagyobb terhelésű vagy magasabb üzemi hőmérsékletű alkalmazások |
A táblázat iránymutatásra alkalmas, de nem helyettesíti a gépgyártó előírását. Hidraulikaolaj választásnál mindig az adott berendezés dokumentációja, üzemi hőmérséklete, szivattyútípusa, terhelése és környezeti feltételei az irányadók.
Fontos:
A „46-os hidraulikaolaj” önmagában még nem teljes műszaki meghatározás. A viszkozitási osztály mellett számít az olaj teljesítményszintje, adalékolása, hőmérséklet-tűrése, vízleválasztó képessége, szűrhetősége és az adott gép gyártói előírása is.
Mit jelent az ISO VG 32, 46, 68 és 100?
Az ISO VG a viszkozitási osztályt jelenti. A szám az olaj 40 °C-on mért kinematikai viszkozitására utal.
ISO VG 32 hidraulikaolaj
Az ISO VG 32 viszonylag alacsonyabb viszkozitású hidraulikaolaj. Gyakran olyan rendszereknél jöhet szóba, ahol fontos a könnyebb hidegindítás, az alacsonyabb áramlási ellenállás vagy a gyorsabb reakció.
Hidegebb környezetben vagy kültéri rendszereknél előnyös lehet, de ha az üzemi hőmérséklet magas, előfordulhat, hogy az olaj túl híggá válik, és romlik a kenőképesség vagy nő a belső szivárgás.
ISO VG 46 hidraulikaolaj
Az ISO VG 46 az egyik leggyakoribb ipari hidraulikaolaj-viszkozitás. Sok általános ipari hidraulikus rendszerben ezt használják, mert jó kompromisszumot ad a kenés, áramlás, üzemi hőmérséklet és energiahatékonyság között.
Ez azonban nem jelenti azt, hogy minden gépbe automatikusan ISO VG 46 való. A gépgyártói előírás felülírja az általános szokást.
ISO VG 68 hidraulikaolaj
Az ISO VG 68 magasabb viszkozitású olaj. Melegebb üzemi körülmények, nagyobb terhelés vagy kopottabb, nagyobb résveszteségű rendszerek esetén lehet indokolt.
Hátránya, hogy hidegindításnál nagyobb lehet az ellenállás, a rendszer lassabban reagálhat, a szivattyú terhelése pedig nőhet, ha az olaj túl sűrű az adott körülményekhez.
ISO VG 100 hidraulikaolaj
Az ISO VG 100 már sűrűbb hidraulikaolajnak számít, és nem általános alapválasztás minden rendszerhez. Speciálisabb alkalmazásoknál, magasabb hőmérsékletnél vagy külön gyártói előírás alapján jöhet szóba.
Ha egy rendszer eredetileg ISO VG 46 vagy ISO VG 68 olajra van tervezve, nem jó ötlet „érzésre” ISO VG 100-ra váltani. A túl magas viszkozitás is okozhat meghibásodást.
Mi történik, ha túl alacsony a hidraulikaolaj viszkozitása?
Ha az olaj túl híg az adott rendszerhez, akkor csökkenhet a kenőképesség és nőhet a résveszteség. Ez különösen szivattyúknál, szelepeknél és precíziós hidraulikus elemeknél jelent problémát.
A túl alacsony viszkozitás lehetséges következményei:
- fokozott kopás,
- nagyobb belső szivárgás,
- nyomástartási problémák,
- lassabb vagy pontatlanabb munkavégzés,
- megnövekedett olajhőmérséklet,
- szivattyúkárosodás,
- rövidebb alkatrész-élettartam.
Ha egy hidraulikus rendszer melegen gyengül, nem tartja a nyomást, lassul vagy bizonytalanul működik, akkor a viszkozitásváltozás is lehet az egyik vizsgálandó tényező.
Mi történik, ha túl magas a hidraulikaolaj viszkozitása?
Ha az olaj túl sűrű, akkor nehezebben áramlik a rendszerben. Ez különösen hidegindításnál vagy alacsony környezeti hőmérsékleten okozhat gondot.
A túl magas viszkozitás lehetséges következményei:
- nehéz hidegindítás,
- lassú reakcióidő,
- nagyobb energiafelvétel,
- szivattyú kavitációs kockázat,
- megnövekedett nyomásesés a szűrőkön és csővezetékeken,
- rosszabb levegőleválás,
- szűrőmegkerülő szelep nyitása hideg üzemben.
Ezért veszélyes az a gondolkodás, hogy „sűrűbb olaj biztos jobban ken”. Hidraulikus rendszereknél a túl sűrű olaj ugyanúgy hibaforrás lehet, mint a túl híg.
Hogyan változik a hidraulikaolaj viszkozitása hőmérséklettel?
A hidraulikaolaj viszkozitása erősen hőmérsékletfüggő. Hidegen az olaj sűrűbb, melegen hígabb.
- Alacsony hőmérsékleten: az olaj nehezebben folyik, nő az áramlási ellenállás.
- Magas hőmérsékleten: az olaj hígabbá válik, csökkenhet a kenőképesség és nőhet a belső veszteség.
Ezért nem elég csak a 40 °C-os ISO VG értéket nézni. Fontos az üzemi hőmérséklet, a hidegindítási körülmény és az olaj viszkozitási indexe is.
Mi az a viszkozitási index?
A viszkozitási index azt mutatja meg, hogy az olaj viszkozitása mennyire változik a hőmérséklet hatására. Minél magasabb a viszkozitási index, annál stabilabb az olaj viszkozitása hőmérséklet-változás esetén.
Ez különösen fontos kültéri gépeknél, változó hőmérsékletű üzemekben vagy olyan hidraulikus rendszereknél, ahol hidegindítás és magas üzemi hőmérséklet is előfordul.
A hidraulikaolaj jelöléseiről és az olyan fogalmakról, mint HLP, HVLP vagy ISO VG, itt talál részletesebb magyarázatot: hidraulika olaj jelölések.
HLP 46, HVLP 46 és ISO VG 46: ugyanazt jelentik?
Nem teljesen. Az ISO VG 46 a viszkozitási osztályra utal. A HLP és HVLP viszont az olaj teljesítményszintjével, adalékolásával és hőmérsékleti viselkedésével kapcsolatos jelölések.
- ISO VG 46: viszkozitási osztály.
- HLP 46: általános kopásgátolt hidraulikaolaj, ISO VG 46 viszkozitással.
- HVLP 46: magasabb viszkozitási indexű hidraulikaolaj, amely jobban kezeli a hőmérséklet-változást.
Tehát két olaj lehet egyaránt „46-os”, mégsem biztos, hogy ugyanarra az alkalmazásra egyformán megfelelő.
Mikor kell ISO VG 32, 46 vagy 68 hidraulikaolajat választani?
Általános irányként:
| Üzemi körülmény | Gyakori választás | Megjegyzés |
|---|---|---|
| Hidegebb környezet, könnyebb indítási igény | ISO VG 32 | Meleg üzemben ellenőrizni kell, nem válik-e túl híggá. |
| Általános ipari hidraulika | ISO VG 46 | Sok rendszerben bevett alapválasztás, de nem univerzális. |
| Melegebb üzem, nagyobb terhelés | ISO VG 68 | Hidegindításnál nagyobb ellenállást okozhat. |
| Erős hőmérséklet-ingadozás | HVLP típus | Magasabb viszkozitási indexű olaj lehet indokolt. |
Ez csak általános irány. A végső döntéshez mindig a gépgyártó előírása és az üzemi körülmények számítanak.
Miért változhat meg a hidraulikaolaj viszkozitása használat közben?
A hidraulikaolaj viszkozitása az üzemelés során megváltozhat. Ez nem csak természetes öregedésből adódhat, hanem szennyeződés, túlmelegedés vagy nem megfelelő olajkeverés miatt is.
Gyakori okok:
- oxidáció: az olaj öregedése miatt nőhet a viszkozitás,
- túlmelegedés: gyorsítja az olaj degradációját,
- vízszennyezés: rontja a kenést és gyorsítja az öregedést,
- idegen olajjal keveredés: megváltoztathatja a viszkozitást és az adalékrendszert,
- nyírási igénybevétel: bizonyos olajoknál csökkentheti a viszkozitást,
- szennyeződés, iszap, oxidációs termékek: lerakódást és viszkozitásváltozást okozhatnak.
Ha a viszkozitás jelentősen eltér az új olaj értékétől, az már nem egyszerű „olajtulajdonság”, hanem karbantartási jelzés. Ilyenkor érdemes az olajat laborban vizsgálni, és nem csak ránézésre dönteni az olajcseréről.
A viszkozitás alapján eldönthető, hogy jó-e még az olaj?
Nem. A viszkozitás fontos adat, de önmagában nem elég az olaj állapotának megítéléséhez.
Egy olaj viszkozitása lehet még elfogadható, miközben:
- magas a részecskeszennyezettsége,
- vízzel szennyezett,
- oxidációs termékeket tartalmaz,
- romlott az adalékállapota,
- iszap vagy lakkosodás jelent meg a rendszerben.
Az olaj állapotát komplexen kell értékelni. A viszkozitás mellett fontos lehet az ISO 4406 szerinti tisztasági kód, a víztartalom, az oxidációs állapot, a savszám és a rendszerben tapasztalt hibajelenségek is.
Viszkozitásváltozás, vízszennyezés és olajszűrés
Sok hidraulikus hibánál nem az a valódi kérdés, hogy „milyen olaj van a gépben”, hanem az, hogy az olaj milyen állapotban van. Egy jó minőségű hidraulikaolaj is okozhat problémát, ha elszennyeződik, vizet vesz fel vagy jelentősen öregszik.
Ha a rendszerben magas részecskeszám, vízszennyezés vagy lerakódás jelenik meg, akkor nem feltétlenül az az egyetlen megoldás, hogy teljes olajcserét végeznek. Nagyobb olajtölteteknél sok esetben érdemes megvizsgálni, hogy az olaj helyszíni hidraulikaolaj szűréssel, víztelenítéssel vagy célzott tisztítással tovább használható-e.
Ha víz van az olajban, vagy az olaj tejszerű, zavaros, akkor az olaj helyszíni víztelenítése lehet az egyik vizsgálandó megoldás.
Nem biztos benne, hogy az olaj viszkozitása, szennyezettsége vagy víztartalma okozza a problémát?
Ha a hidraulikus rendszer melegen gyengül, lassul, zajosodik, túlmelegszik, zavaros az olaj vagy romlik a laboreredmény, nem érdemes találgatni. Küldje el a rendszer adatait, és segítünk eldönteni, hogy olajvizsgálat, helyszíni olajszűrés, víztelenítés vagy olajcsere indokolt.
