Hidra Kft. – GIEBEL Adsorber partner

Adszorberes légzőszűrők hidraulika tartályokhoz

A hidraulika tartály minden olajszint-változásnál levegőt szív be, és vele párát és port. A GIEBEL páramegkötő a légzőnyílásra szerelve megköti a nedvességet és a szennyeződést, így a tartályba csak száraz, tiszta levegő jut. Ez a legegyszerűbb és legolcsóbb megelőző karbantartási lépés.

Típus kiválasztása Ajánlatot kérek
Adszorber működése hidraulika tartályon: a beszívott nedves, poros levegőből az adszorber megköti a párát és a port, a tartályba száraz levegő jut
Az olajszint süllyedésekor a tartály levegőt szív be. Az adszorber megköti a párát és a port, mielőtt a levegő a tartályba jutna.

A víz a hidraulikaolaj egyik legnagyobb ellensége

Néhány csepp víz is elég ahhoz, hogy a tartályban korrózió induljon, az olaj minősége romoljon és a kenés elégtelenné váljon. A víz többnyire nem szivárgással kerül a rendszerbe, hanem a levegővel.

Működés közben a hidraulikus rendszer folyamatosan lélegzik: ha az olajszint csökken, a tartály levegőt szív be, ha nő, kifújja. A meleg tartályba beszívott hűvösebb levegő páratartalma kicsapódik, a beszívott porral együtt pedig iszapot képez. A hagyományos, szabványos légzőszűrők a durva port felfogják, a párát azonban nem.

Tapasztalatunk szerint a hidraulikus meghibásodások döntő többsége a szennyezett olajra vezethető vissza. A szennyeződés bejutásának megakadályozása ezért a megelőző karbantartás első lépése.

Amit a beszívott pára és por okoz

  • Korrózió a tartályban és a rendszer elemein
  • Az olaj gyorsabb öregedése, rövidebb olajcsere-ciklus
  • Elégtelen kenés, gyorsabb kopás
  • Iszapképződés a tartály alján
  • Szivattyú- és szelephibák, nem tervezett gépállás

Hogyan működik az adszorber?

Az adszorber a tápegység szellőzőnyílására, a meglévő légzőszűrő helyére kerül. Speciális töltete a beáramló levegőből megköti a nedvességet, szűrőbetétje a port.

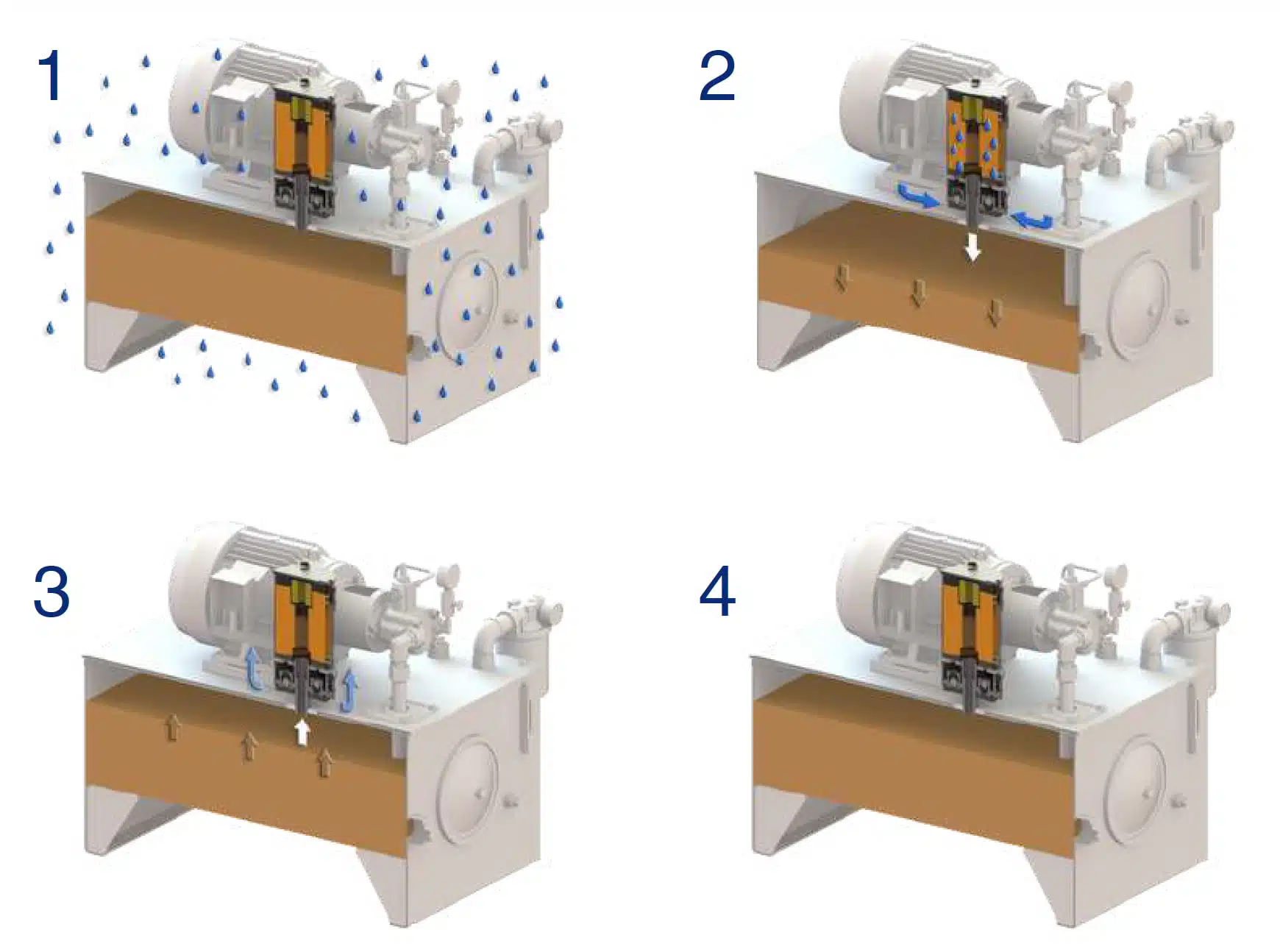

  1. Párás környezet

    Az üzem levegője a hőmérséklettől és a technológiától függően jelentős páratartalmú és poros.

  2. A tartály levegőt szív be

    Az olajszint csökkenésekor a tartály levegőt szív. Az adszorber megköti a beáramló párát és port.

  3. Száraz levegő távozik

    Amikor az olaj visszakerül a tartályba és a szint emelkedik, a tartályból száraz levegő távozik az adszorberen át.

  4. Nincs kicsapódás

    Mivel a tartály légtere mindig száraz, pára akkor sem csapódik ki, ha a környezeti hőmérséklet a harmatpont alá esik.

Melyik adszorber kell a tartályára?

Válassza ki az alkalmazást és a tartály méretét. Megmutatjuk az összes illeszkedő típust pontos típusjellel, és egy kattintással ajánlatot kérhet rá.

3600 liter feletti hidraulika tartályhoz, eltérő csatlakozáshoz vagy speciális környezethez egyedi méretezést végzünk: kérjen ajánlatot.

Melyik kivitelt válassza?

A méretet a tartály térfogata adja meg. A kivitelt a környezet, a karbantartási szokások és a biztonsági előírások döntik el.

Eldobható vagy újratölthető?

Az eldobható kivitel egy darabban cserélhető, nincs töltetkezelés. Az újratölthető változatnál a ház a helyén marad, csak a töltetet cseréli. Gyakori csere vagy sok tartály esetén kevesebb hulladékkal és alacsonyabb üzemeltetési költséggel jár.

Szeleppel vagy szelep nélkül?

A szelepes kivitel csak akkor enged át levegőt, ha a nyomáskülönbség eléri a szelepek nyitónyomását. A kisebb hőingadozásból eredő levegőcsere így nem terheli a töltetet, ezért az tovább tart. Párás, kültéri vagy erősen változó környezetben ezt javasoljuk.

Mikor kell fém ház?

Az alumínium házas kivitel a mechanikai igénybevételnek kitett, durva ipari környezetbe való. Robbanásveszélyes zónában az ATEX minősítésű, saválló házas kivitel alkalmazható.

Mikor kell olajköd-szeparátor?

Ahol a tartályból távozó levegővel olajköd lép ki, például magas olajhőmérsékletnél vagy hajtóműveknél, az olajköd-szeparátor visszatartja azt, így nem szennyezi a gépet és környezetét.

Sorozatok hidraulikus rendszerekhez

GIEBEL adszorber sorozatok hidraulikához
SorozatTípusTöltetSzelepHáz, használat
VV-DPáramegkötőEldobhatóNincsFKM tömítés, beltéri, kültéri és offshore használat
VV-DVPáramegkötőEldobhatóVanFKM tömítés, beltéri, kültéri és offshore használat
VV-RPáramegkötőÚjratölthetőNincsFKM tömítés, beltéri, kültéri és offshore használat
VV-RVPáramegkötőÚjratölthetőVanFKM tömítés, beltéri, kültéri és offshore használat
MA-RVPáramegkötőÚjratölthetőVanAlumínium ház
ME-RVPáramegkötőÚjratölthetőVanSaválló ház, ATEX
VG-DOlajköd-szeparátorEldobható–Beltéri és kültéri használat
VG-ROlajköd-szeparátorÚjratölthető–Beltéri és kültéri használat

Kiválasztási táblázat

A típusjel a sorozatból, a méretből és a csatlakozómenetből áll, például VV-RV 3M G1"m: újratölthető, szelepes páramegkötő, 3M méret, G1" külső menet.

Hidraulika tartályok
TartálytérfogatVV-DEldobható, szelep nélkülVV-DVEldobható, szeleppelVV-RÚjratölthető, szelep nélkülVV-RVÚjratölthető, szeleppelMA-RVAlumínium ház, újratölthető, szeleppelME-RVATEX, saválló ház, újratölthető, szeleppelVG-DOlajköd-szeparátor, eldobhatóVG-ROlajköd-szeparátor, újratölthető
0–50 literVV-D 1L G1/2"mVV-DV 1L G1/2"mVV-R 1L G1/2"mVV-RV 1L G1/2"mMA-RV 1L G1/2"mME-RV 1L G1/2"mVG-D 1L G1/2"m–
51–100 literVV-D 2L G1"mVV-DV 2L G1"mVV-R 2L G1"mVV-RV 2L G1"mMA-RV 2L G1"mME-RV 2L G1"mVG-D 2L G1"mVG-R 2L G1"m
101–400 literVV-D 3M G1"mVV-DV 3M G1"mVV-R 3M G1"mVV-RV 3M G1"mMA-RV 3M G1"mME-RV 3M G1"mVG-D 3L G1"mVG-R 3L G1"m
401–800 literVV-D 3L G1"mVV-DV 3L G1"mVV-R 3L G1"mVV-RV 3L G1"mMA-RV 3L G1"mME-RV 3L G1"mVG-D 5L G1"mVG-R 5L G1"m
801–1800 literVV-D 5M G1"mVV-DV 5M G1"mVV-R 5M G1"mVV-RV 5M G1"mMA-RV 5M G1"mME-RV 5M G1"m––
1801–3600 literVV-D 5L G1"mVV-DV 5L G1"mVV-R 5L G1"mVV-RV 5L G1"mMA-RV 5L G1"mME-RV 5L G1"m––
Hajtóművek
Hajtóművek
OlajtérfogatVV-DEldobható, szelep nélkülVV-DVEldobható, szeleppelVV-RÚjratölthető, szelep nélkülVV-RVÚjratölthető, szeleppelMA-RVAlumínium ház, újratölthető, szeleppelME-RVATEX, saválló ház, újratölthető, szeleppelVG-DOlajköd-szeparátor, eldobhatóVG-ROlajköd-szeparátor, újratölthető
0–10 literVV-D 1L G1/2"mVV-DV 1L G1/2"mVV-R 1L G1/2"mVV-RV 1L G1/2"m––––
11–100 literVV-D 2M G1"mVV-DV 2M G1"mVV-R 2M G1"mVV-RV 2M G1"mMA-RV 2L G1"mME-RV 2L G1"mVG-D 2L G1"mVG-R 2L G1"m
101–400 literVV-D 2L G1"mVV-DV 2L G1"mVV-R 2L G1"mVV-RV 2L G1"mMA-RV 2L G1"mME-RV 2L G1"mVG-D 3L G1"mVG-R 3L G1"m
401–1200 literVV-D 3M G1"mVV-DV 3M G1"mVV-R 3M G1"mVV-RV 3M G1"mMA-RV 3M G1"mME-RV 3M G1"mVG-D 5L G1"mVG-R 5L G1"m
1201–2400 literVV-D 3L G1"mVV-DV 3L G1"mVV-R 3L G1"mVV-RV 3L G1"mMA-RV 3L G1"mME-RV 3L G1"m––
2400 liter felettVV-D 5M G1"mVV-DV 5M G1"mVV-R 5M G1"mVV-RV 5M G1"mMA-RV 5M G1"mME-RV 5M G1"m––
Hordók és IBC tartályok
Hordók és IBC tartályok
EdényVV-DEldobható, szelep nélkülVV-RÚjratölthető, szelep nélkülMA-RAlumínium ház, újratölthető, szelep nélkülVG-DOlajköd-szeparátor, eldobható
60 literes hordóVV-D 1L G1/2"mVV-R 1L G1/2"mMA-R 1L G3/4"mVG-D 1L G3/4"m
200 literes hordóVV-D 2L G3/4"mVV-R 2L G3/4"mMA-R 2L G3/4"mVG-D 2L G3/4"m
1000 literes IBCVV-D 2L G3/4"mVV-R 2L G3/4"mMA-R 2L G3/4"mVG-D 2L G3/4"m
Tárolótartályok (inline kivitel)
Tárolótartályok
TartálytérfogatVL-DInline, eldobható, szelep nélkülVL-RInline, újratölthető, szelep nélkülVM-RInline, alumínium ház, újratölthetőVE-RInline, saválló ház, újratölthetőMS-RATEX, saválló ház, extra nagy töltet
1–5 m³VL-D 3L G1"fVL-R 3L G1"fVM-R 3L G1"fVE-R 3L G1"f–
6–30 m³–VL-R 5L G2"fVM-R 5L G2"fVE-R 5L G2"f–
31–60 m³–VL-R 5XL G2"fVM-R 5XL G2"fVE-R 5XL G2"f–
61–120 m³––––MS-R 35L G2"m

Jelölések: „m” külső menet, „f” belső menet. A táblázat a tartálytérfogat alapján ad irányt; a végleges típust a tartály légzési igénye, a környezet és a csatlakozás ismeretében erősítjük meg.

Az adszorber a megelőzés első lépése

A tiszta olaj három dologon múlik: ne jusson be szennyeződés, ellenőrizzük az állapotát, és távolítsuk el, ami mégis bekerült.

Megelőzés

Adszorberes légzőszűrővel a tartályba csak száraz, tiszta levegő jut.

Ezen az oldalon

Ellenőrzés

Az olajlabor-vizsgálat és a digitális olajállapot-figyelés megmutatja, milyen állapotban van a töltet és a gép.

Olajminta laborvizsgálat

Szűrés

A mellékáramú mélységi szűrés eltávolítja a már bejutott szilárd szennyeződést, vizet és iszapot.

Hidraulikaolaj szűrés
  • Digitális adszorberfigyelőKarbantartási vagy monitoring rendszerbe köthető, jelzi a töltetcsere esedékességét.
  • Adszorber adapterA szabványos betöltőnyílás helyére szerelhető, közvetlenül fogadja az adszorbert. Adapterek
  • Szívó- és nyomóágA betöltőnyílás helyére szerelve mellékági szűrő csatlakoztatását is lehetővé teszi.

Gyakori kérdések

Mekkora adszorber kell a hidraulika tartályomra?

A méretet a tartály térfogata határozza meg: 0–50 literig 1L, 51–100 literig 2L, 101–400 literig 3M, 401–800 literig 3L, 801–1800 literig 5M, 1801–3600 literig 5L méretű páramegkötő javasolt. 3600 liter feletti tartálynál egyedi méretezést végzünk.

Felszerelhető az adszorber a meglévő légzőszűrő helyére?

Igen. A hidraulikához ajánlott adszorberek külső menetes csatlakozással készülnek: az 1L méret G1/2", a nagyobb méretek G1" menettel. Ha a tartályon szabványos betöltőnyílás van, adszorber adapterrel közvetlenül a nyílás helyére szerelhető.

Szelepes vagy szelep nélküli adszorbert válasszak?

A szelepes kivitel csak akkor enged át levegőt, ha a tartály és a környezet közötti nyomáskülönbség eléri a szelepek nyitónyomását. Így a kisebb hőingadozásból eredő levegőcsere nem halad át a tölteten, és a töltet tovább tart. Szelep nélküli kivitel ott elegendő, ahol a környezet viszonylag száraz és tiszta.

Honnan tudom, mikor kell cserélni az adszorber töltetét?

A töltet telítődésével megváltozik a színe, ami az átlátszó házon kívülről is jól látható. Folyamatos felügyelethez digitális adszorberfigyelő is csatlakoztatható, amely a karbantartási rendszer felé jelzi a csere esedékességét.

Mi a különbség a páramegkötő és az olajköd-szeparátor között?

A páramegkötő a tartályba belépő levegőből köti meg a nedvességet és a port. Az olajköd-szeparátort ott alkalmazzuk, ahol a tartályból távozó levegővel olajköd lép ki, például magas olajhőmérsékletnél vagy hajtóműveknél: visszatartja az olajködöt, így az nem szennyezi a gépet és környezetét.

Segítünk kiválasztani a megfelelő adszorbert

Írja meg a tartály térfogatát, a meglévő légzőszűrő vagy betöltőnyílás csatlakozását és a környezetet (beltéri, kültéri, robbanásveszélyes zóna). Ezek alapján megadjuk a pontos típust és a szükséges adaptert.
