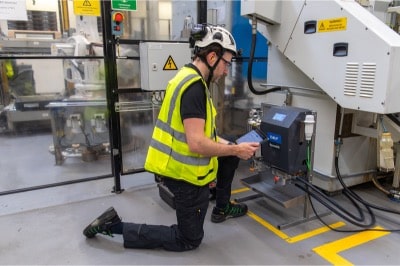

SKF RecondOil Box ROBX3100 – olajregenerálás digitális vezérléssel és távfelügyelettel
Energiahatékony, offline olajregeneráló rendszer, amely a gép üzeme közben folyamatosan tisztítja az olajat, miközben átláthatóvá teszi a rendszer működését – helyben az érintőkijelzőn vagy távolról, a ROMS felületén.
- 20–460 cStüzemi viszkozitás
- 1–8szűrőház, bővíthető kivitel
- Ethernetminden egységen, ROMS-előkészítéssel
Folyamatos olajregenerálás, átlátható üzemeltetéssel
A ROBX3100 a RecondOil mélységi szűrési technológiát digitális vezérléssel és integrált adatkapcsolattal egészíti ki. A 31-es széria minden egysége integrált Ethernet-interfésszel készül, így opcionálisan a RecondOil Monitoring Systemhez (ROMS) köthető.
Offline, mellékáramú (kidney-loop) egységként működik: nem avatkozik be a gép hidraulikus vagy kenési körének működésébe, hanem attól függetlenül, folyamatosan távolítja el az olajból az öregedést és lerakódásképződést elősegítő szennyeződéseket. Az olaj így egyszerűen cserélendő fogyóanyag helyett hosszú távon fenntartható üzemi közeggé válhat.
Fő előnyök
- Folyamatos offline tisztítás, amely lassítja az olaj öregedését és a lakkosodást
- Stabilabb olajállapot és kiszámíthatóbb rendszerműködés
- Jobb gépmegbízhatóság és rendelkezésre állás
- Kevesebb olajcsere, kevesebb hulladék és környezeti terhelés
- Adatokra épülő, tervezhető karbantartás
- Fixen telepített és mobil kivitelben is elérhető
Mit távolít el?
- Szilárd részecskéket egészen a nanoméretű tartományig
- Oxidációs bomlástermékeket és lakkot
- Vizet: szabad, oldott és emulgeált formában
Javasolt alkalmazási kör
Stabil, beltéri üzemi környezethez – gyártócsarnokokban, folyamatipari rendszereknél, géptermekben és automatizált gyártósorokon –, ahol fontos a monitorozhatóság és a kiszámítható üzem.
Egy rendszer, három tisztítási funkció
A Double Separation Technology (DST) működése nem kizárólag a szűrőanyag pórusméretére épül, ezért a hagyományos szűrőkön átjutó nanoméretű részecskék és egyes oldott bomlástermékek eltávolítására is alkalmas – az aktív olajadalékok megtartása mellett.
Nanoméretű és nagyobb szilárd szennyeződések
Részecskék
- Kisebb alkatrészkopás és felületi károsodás
- Csökken az iszaplerakódás kockázata a kritikus alkatrészekben
- Stabil rendszerműködés
- Hosszabb berendezés-élettartam
Oldott és oldhatatlan
Lakk (varnish)
- Tisztább rendszerfelületek, kevesebb lerakódás
- Csökkenhet a kenőrendszer üzemi hőmérséklete
- Jobb hatásfok és stabilitás
- Lassabb olajöregedés
Oldott, emulgeált és szabad
Víz
- Megfelelő viszkozitás
- Megőrzött kenőképesség
- Kisebb korróziós kockázat az alkatrészeken

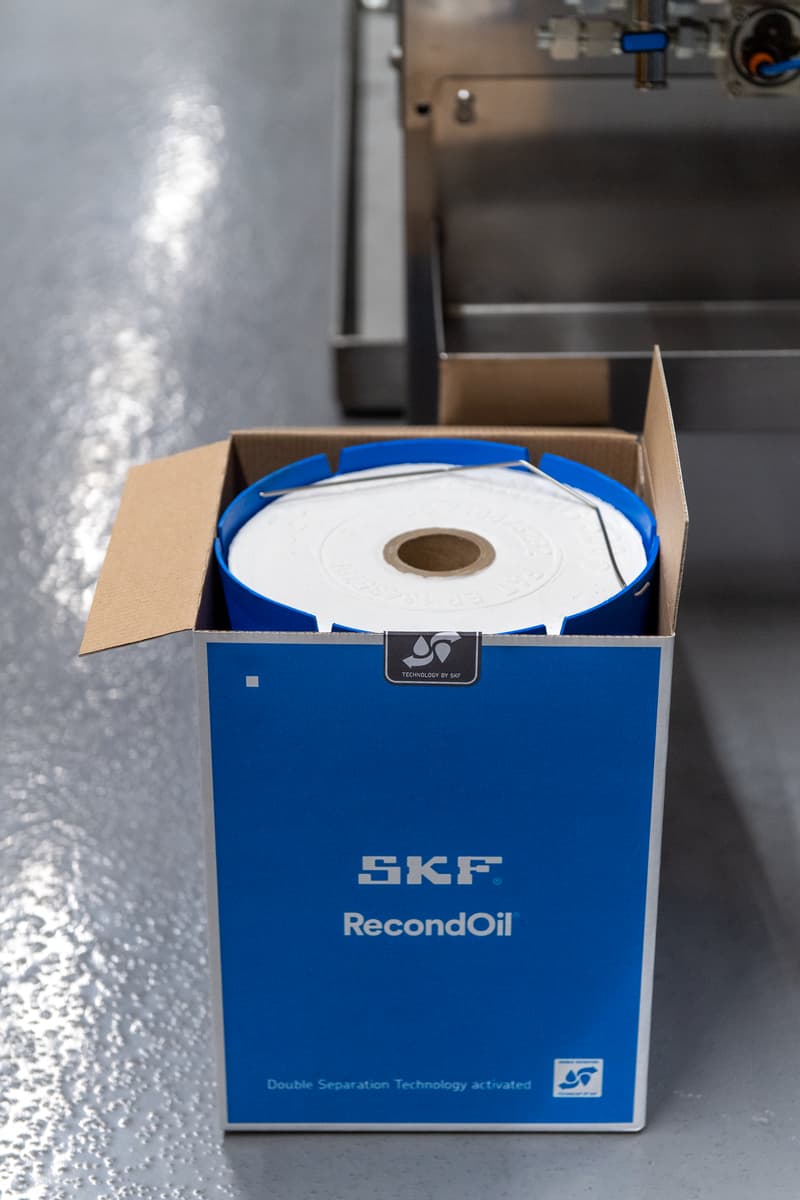

Első fokozat
RecondOil Core szűrő
Eltávolítja a nagyobb méretű és durvább szennyeződéseket, és előkészíti az olajat a második, finomabb tisztítási fokozatra.
Második fokozat
RecondOil Boost szűrő (DST)
A mélységi szűrést a DST technológiával kombinálja, így a legfinomabb szilárd szennyeződések és a lakk-képző oxidációs melléktermékek is eltávolíthatók.
Monitorozás, diagnosztika, optimalizálás
A ROBX3100 ROMS-kapcsolattal valós időben követhetővé teszi a rendszer működését és az olaj állapotát. A karbantartási beavatkozások így nem kizárólag fix időintervallum alapján, hanem a tényleges üzemi adatok és trendek szerint tervezhetők.
Monitorozás
Üzemi teljesítmény és olajállapot távoli felügyelete
- Nyomás, átfolyás és szivattyú-fordulatszám követése
- Olajállapot-trendek opcionális szenzorokkal
- Valós idejű és korábbi üzemi adatok
- Ellenőrizhető a berendezés megfelelő működése és tisztítási teljesítménye
Diagnosztika
Karbantartási igény korai felismerése
- A szűrőtelítődés korai jelei
- Eltérések a normál üzemi állapottól
- Az olajállapot időbeli változásának követése
- Karbantartás a tényleges állapot, nem kizárólag fix intervallum alapján
Optimalizálás
Jobb üzemeltetési kontroll
- Proaktív karbantartás a reaktív helyett
- Hibakeresés korábbi üzemi trendek alapján
- Egyenletesebb kihasználtság és teljesítmény
- Kevesebb nem tervezett leállás és helyszíni ellenőrzés
A berendezés helyben is teljes körűen felügyelhető. Az érintőkijelzőn helyben követhetők az üzemi értékek, a beállított határértékek túllépésekor pedig intelligens riasztás jelez. Az automatikus nyomásszabályozás és a változtatható fordulatszámú motor az optimális üzemi tartományban tartja a rendszert.
ROMS nélkül is teljes értékűen üzemeltethető. A távfelügyelet opcionális: a berendezés önállóan is teljes értékűen működik, a ROMS-kapcsolat pedig később is kiépíthető.

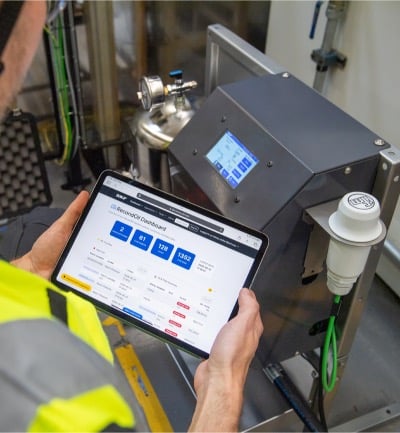

RecondOil Monitoring System (ROMS)
A ROMS az SKF digitális platformja a RecondOil rendszerek felügyeletére, elemzésére és optimalizálására. A RecondOil Boxot hálózatba kapcsolt, adatvezérelt megoldássá egészíti ki, folyamatos rálátást biztosítva a berendezés működésére és az olaj állapotára.
Adatok és monitorozás
- Az egység üzemállapota
- Kezelt olajmennyiség és átforgatási arány
- Nyomás, átfolyás, szivattyú-fordulatszám
- Hőmérséklet és opcionális szenzoradatok
- Korábbi üzemi adatok trendelemzéshez
Intelligens funkciók
- Határérték-alapú riasztások és értesítések
- Központi dashboard az összes csatlakoztatott berendezéshez
- Karbantartási jegyzetek és szervizesemény-napló
- Adatexport további diagnosztikához
Üzemeltetési érték
- Kevesebb helyszíni kiszállás
- Szervizigény a valós üzemi adatok alapján
- Beavatkozás a teljesítményromlás kialakulása előtt
- Átállás reaktívról proaktív karbantartásra
Kapcsolat és integráció
- Ethernet-képes vezérlés
- ROMS-kapcsolat gatewayen vagy támogatott hálózaton keresztül
- Ajánlott modem vagy az üzem saját WAN-hálózata
- Titkosított adatátvitel: HTTPS/mTLS
- API a vállalati rendszerekhez
- M12 Ethernet-port PoE-kimenettel külső router csatlakoztatásához
- RecondOil Boxüzemi és szenzoradatok
- Gatewaytitkosított kapcsolat
- ROMSfelügyelet és elemzés
- Felhasználódashboard, riasztások, üzemeltetői döntések
Az SKF validált gateway-konfigurációkat biztosít a biztonságos adatátvitelhez és a szervizeléshez. Más hálózati megoldás is használható, ha megfelel a rendszerkövetelményeknek – ilyenkor a támogatás szintje eltérhet. A csatlakozási lehetőségek régiónként és telepítési környezetenként változhatnak.
Kivitelek és telepítési módok
Az egy szűrőházas kompakt egységtől a nyolc szűrőházas rendszerig a konfiguráció az olajtérfogathoz, a szennyezőanyag-terheléshez és a helyszíni adottságokhoz igazítható.
Padlón álló
Lábakon álló kivitel olajtálcával vagy anélkül; jellemzően csarnoki telepítéshez.
DSL · DL
Falra szerelt
Helytakarékos, 290 mm mélységű kivitel falra vagy tartókeretre szerelve.
DS · D
Mobil kocsi
Gépek között mozgatható egység 1–3 szűrőházzal.
DMMegerősített keret
Erős rezgésnek vagy mechanikai igénybevételnek kitett telepítési helyekre, fali vagy padlóhoz történő rögzítéssel.
tartozék- 1–8 szűrőházegy- vagy többházas konfiguráció
- Egymás mellett vagy hát-háta /B kivitel kisebb beépítési szélességet igényel
- Kijelző és mobilitásfix vagy mozgatható változatok
- Rugalmas telepítéshelyszínhez igazított elhelyezés
Opcionális szenzorok és tartozékok
A szenzorok részletesebb képet adnak az olaj és a rendszer állapotáról, míg a védelmi tartozékok a megbízható üzemeltetést támogatják. ROMS-kapcsolattal a szenzoradatok távolról és időbeli trendként is követhetők.
Állapotfelügyelet
Részletesebb információ az olaj állapotáról és a berendezés működéséről.
Hőmérséklet-szenzor
Segíti a rendellenes üzemi állapotok és a folyamat instabilitásának korai felismerését.
Mérési tartomány: –50 … 150 °C
Nedvesség- és hőmérséklet-szenzor
A víztartalom és a hőmérséklet egyidejű mérését és trendkövetését teszi lehetővé.
Mérési tartomány: –40 … 120 °C
Részecskeszámláló készlet
Valós idejű részecskeszennyezettségi adatok a felügyelethez, hibakereséshez és karbantartás-tervezéshez, adatgyűjtéssel és USB-adatkiolvasással.
Védelem és megbízhatóság
Megbízható üzemeltetés nagyobb környezeti igénybevétel mellett is.
Szivárgásérzékelő
Rozsdamentes érzékelő az olajtálcában, amely emelkedő folyadékszint esetén korai figyelmeztetést ad.
Előszűrő készlet
A szivattyú előtt felfogja a durva szennyeződést. Iszapos rendszerekhez, vagy ha a RecondOil Box az egyetlen szűrő.
> 90 µm · bypass 0,3 bar · ½" BSPROBX3100 műszaki adatok
| Üzemi viszkozitás | 20–460 cSt |
|---|---|
| Olajhőmérséklet | max. 80 °C |
| Olaj lobbanáspontja | min. 60 °C |
| Környezeti hőmérséklet | 0–50 °C |
| Üzemi nyomás | max. 5 bar |
| Nyomásmérő tartomány | 0–10 bar |
| Tápellátás | 1× 100–264 V AC, 50/60 Hz |
| Motor | 0,17 kW, 24 V, változtatható fordulatszám |
| Szivattyú | fogaskerék-szivattyú (NBR tengelytömítés) |
| Tömlőcsatlakozás (be / ki) | ½" BSP belső menet / ½" BSP belső menet |
| Tömítőanyag | NBR és FKM |
| Szűrőbetét | RecondOil Boost (ROBX500DST) vagy Core (ROBX500HY) |
| Kommunikáció | integrált Ethernet, M12 port PoE-kimenettel |
Telepítési megjegyzés
Magas olajhőmérséklet és magas környezeti hőmérséklet együttese csökkentheti a motorvezérlő elektronika élettartamát – ilyen helyszínen a telepítés előtt egyeztessünk.
Bekötés
Offline egységként csatlakozik: a bemenő („IN”) és a visszatérő („OUT”) tömlő is a gép tartályához kapcsolódik, a meglévő hidraulika átépítése nélkül.
Típusjelek, méretek és tömegek
A típusjel számjegye a szűrőházak számát, a betűk a kivitelt adják meg. Válassza ki a kivitelt a méretekhez.
D kijelzőS olajtálcaL lábakM mobil kocsi/B hát-hát elrendezésROBX3115 … 3185 1–8 szűrőház
DSL – Kijelző + olajtálca + lábak
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX3115DSL | 1 | 33 kg | 42 kg | 560 mm | 550 mm | 850 mm |
| ROBX3125DSL | 2 | 47 kg | 65 kg | 830 mm | 550 mm | 850 mm |
| ROBX3135DSL | 3 | 64 kg | 91 kg | 1 120 mm | 550 mm | 850 mm |
| ROBX3145DSL | 4 | 77 kg | 113 kg | 1 390 mm | 550 mm | 850 mm |
| ROBX3155DSL | 5 | 91 kg | 136 kg | 1 660 mm | 550 mm | 850 mm |
| ROBX3165DSL | 6 | 108 kg | 162 kg | 1 950 mm | 550 mm | 850 mm |
| ROBX3175DSL | 7 | 121 kg | 184 kg | 2 220 mm | 550 mm | 850 mm |
| ROBX3185DSL | 8 | 136 kg | 208 kg | 2 490 mm | 550 mm | 850 mm |
| Hát-hát elrendezés (/B) | ||||||
| ROBX3125DSL/B | 2 | 44 kg | 62 kg | 560 mm | 550 mm | 850 mm |
| ROBX3135DSL/B | 3 | 53 kg | 80 kg | 560 mm | 550 mm | 850 mm |
| ROBX3145DSL/B | 4 | 67 kg | 103 kg | 830 mm | 550 mm | 850 mm |
| ROBX3155DSL/B | 5 | 76 kg | 121 kg | 830 mm | 550 mm | 850 mm |
| ROBX3165DSL/B | 6 | 93 kg | 147 kg | 1 120 mm | 550 mm | 850 mm |
| ROBX3175DSL/B | 7 | 102 kg | 165 kg | 1 120 mm | 550 mm | 850 mm |
| ROBX3185DSL/B | 8 | 116 kg | 188 kg | 1 390 mm | 550 mm | 850 mm |
DS – Kijelző + olajtálca
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX3115DS | 1 | 30 kg | 39 kg | 560 mm | 290 mm | 600 mm |
| ROBX3125DS | 2 | 44 kg | 62 kg | 830 mm | 290 mm | 600 mm |
| ROBX3135DS | 3 | 60 kg | 87 kg | 1 120 mm | 290 mm | 600 mm |
| ROBX3145DS | 4 | 71 kg | 107 kg | 1 390 mm | 290 mm | 600 mm |
| ROBX3155DS | 5 | 85 kg | 130 kg | 1 660 mm | 290 mm | 600 mm |
| ROBX3165DS | 6 | 99 kg | 153 kg | 1 950 mm | 290 mm | 600 mm |
| ROBX3175DS | 7 | 112 kg | 175 kg | 2 220 mm | 290 mm | 600 mm |
| ROBX3185DS | 8 | 128 kg | 200 kg | 2 490 mm | 290 mm | 600 mm |
DL – Kijelző + lábak
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX3115DL | 1 | 30 kg | 39 kg | 560 mm | 550 mm | 850 mm |
| ROBX3125DL | 2 | 42 kg | 60 kg | 830 mm | 550 mm | 850 mm |
| ROBX3135DL | 3 | 57 kg | 84 kg | 1 120 mm | 550 mm | 850 mm |
| ROBX3145DL | 4 | 69 kg | 105 kg | 1 390 mm | 550 mm | 850 mm |
| ROBX3155DL | 5 | 82 kg | 127 kg | 1 660 mm | 550 mm | 850 mm |
| ROBX3165DL | 6 | 97 kg | 151 kg | 1 950 mm | 550 mm | 850 mm |
| ROBX3175DL | 7 | 109 kg | 172 kg | 2 220 mm | 550 mm | 850 mm |
| ROBX3185DL | 8 | 122 kg | 194 kg | 2 490 mm | 550 mm | 850 mm |
| Hát-hát elrendezés (/B) | ||||||
| ROBX3125DL/B | 2 | 39 kg | 57 kg | 560 mm | 550 mm | 850 mm |
| ROBX3135DL/B | 3 | 48 kg | 75 kg | 560 mm | 550 mm | 850 mm |
| ROBX3145DL/B | 4 | 60 kg | 96 kg | 830 mm | 550 mm | 850 mm |
| ROBX3155DL/B | 5 | 69 kg | 114 kg | 830 mm | 550 mm | 850 mm |
| ROBX3165DL/B | 6 | 84 kg | 138 kg | 1 120 mm | 550 mm | 850 mm |
| ROBX3175DL/B | 7 | 93 kg | 156 kg | 1 120 mm | 550 mm | 850 mm |
| ROBX3185DL/B | 8 | 105 kg | 177 kg | 1 390 mm | 550 mm | 850 mm |
D – Kijelző
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX3115D | 1 | 27 kg | 36 kg | 560 mm | 290 mm | 600 mm |
| ROBX3125D | 2 | 39 kg | 57 kg | 830 mm | 290 mm | 600 mm |
| ROBX3135D | 3 | 51 kg | 78 kg | 1 120 mm | 290 mm | 600 mm |
| ROBX3145D | 4 | 64 kg | 100 kg | 1 390 mm | 290 mm | 600 mm |
| ROBX3155D | 5 | 76 kg | 121 kg | 1 660 mm | 290 mm | 600 mm |
| ROBX3165D | 6 | 88 kg | 142 kg | 1 950 mm | 290 mm | 600 mm |
| ROBX3175D | 7 | 100 kg | 163 kg | 2 220 mm | 290 mm | 600 mm |
| ROBX3185D | 8 | 113 kg | 185 kg | 2 490 mm | 290 mm | 600 mm |
DM – Kijelző + mobil kocsi
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Mobil kivitel | ||||||
| ROBX3115DM | 1 | 56 kg | 65 kg | 995 mm | 600 mm | 963 mm |
| ROBX3125DM | 2 | 65 kg | 83 kg | 995 mm | 600 mm | 963 mm |
| ROBX3135DM | 3 | 74 kg | 101 kg | 995 mm | 600 mm | 963 mm |
Érték az üzemeltetésnek, a karbantartásnak és a fenntarthatóságnak
Üzemi teljesítmény
A stabil olajállapot megbízható működést ad.
- Kisebb súrlódás és kopás
- Stabilabb folyamatok
- Jobb rendelkezésre állás
- A telepített rendszerek jobb kihasználása
Karbantartási hatékonyság
Tervezett karbantartás a folyamatos tisztítás és a monitorozás révén.
- Kevesebb kézi ellenőrzés
- Korán látható szervizigény
- Állapotalapú karbantartás
- Hibakeresés rendszeradatokból
Költségkontroll
A kezelt eszközként tartott olaj direkt és indirekt költséget is csökkent.
- Kevesebb olajvásárlás
- Kevesebb kezelés, tárolás, szállítás
- Kevesebb nem tervezett beavatkozás
- Jobban kihasznált karbantartói kapacitás
Fenntarthatóság
A hosszabb olajélettartam magától csökkenti a környezeti terhelést.
- Kisebb olajfogyasztás
- Kevesebb hulladék
- Kevesebb, az olaj előállításához és szállításához kötött kibocsátás
- Hatékonyabb erőforrás-használat
Jellemző alkalmazások
- Gyártósori hidraulikus rendszerek
- Ipari hajtóművek és kenőrendszerek
- Kohászat, fémgyártás
- Bányászat, ásványfeldolgozás, cementipar
- Hajózási és offshore berendezések
- Cellulóz- és papíripar
- Energetika és folyamatipar
Új és meglévő rendszerekhez
A ROBX3100 új berendezésbe és meglévő rendszerbe is integrálható: a termelés leállítása nélkül, a rendszermérethez és olajtérfogathoz igazított konfigurációval. Így az olajkezelés jelentős infrastruktúra-átalakítás nélkül válik tervezhetővé.
ROBX2100 vagy ROBX3100? ÖsszehasonlításBevezetés és szolgáltatás
Hivatalos SKF RecondOil disztribútorként a felméréstől az utánkövetésig egy kézben tartjuk a projektet.
Alkalmazás kiválasztása
Felmérjük, melyik gépnél hozza a legtöbbet költségben, üzembiztonságban és fenntarthatóságban.
Konfiguráció
Meghatározzuk a szűrőházak számát, a kivitelt, a szenzorokat és a ROMS-kapcsolat módját.
Telepítés és üzembe helyezés
A gép a meglévő berendezéshez csatlakozik, a termelés megzavarása nélkül.
Folyamatos tisztítás
Indítás után az olaj a háttérben folyamatosan tisztul, az adatok gyűlnek.
Utánkövetés
Olajállapot-vizsgálat, állapotfüggő szűrőcsere és műszaki támogatás.
Szolgáltatásalapú modell
Oil as a Service: berendezés, telepítés, monitorozás és folyamatos karbantartás egy konstrukcióban.
Termékalapú modell
A berendezés megvásárlása, opcionális szervizszerződéssel.
Rugalmas fizetési konstrukció
A használathoz és az igényekhez igazított fizetési modell – egyeztetés alapján.
Gyakori kérdések a ROBX3100-ról
Kötelező a ROMS távfelügyelet a ROBX3100-hoz?
Nem. Minden 31-es szériás egység integrált Ethernet-interfésszel készül, így felkészített a távfelügyeletre, de a RecondOil Monitoring System (ROMS) opcionális. A berendezés önállóan, a saját érintőkijelzőjéről vezérelve is teljes értékűen üzemeltethető.
Hogyan csatlakozik a ROBX3100 a ROMS-hoz?
A kapcsolat SKF által validált gatewayen vagy kompatibilis hálózati konfiguráción keresztül hozható létre: ajánlott modemmel vagy az üzem saját WAN-hálózatának használatával. Az adatátvitel HTTPS/mTLS titkosítással történik, a géptesten M12 Ethernet-csatlakozó található PoE-kimenettel külső routerhez. A csatlakozási lehetőségek régiónként és telepítési környezetenként eltérhetnek.
Milyen viszkozitású olajokhoz használható?
A ROBX3100 üzemi viszkozitási tartománya 20–460 cSt, a maximális olajhőmérséklet 80 °C, az alkalmazott olaj lobbanáspontjának pedig legalább 60 °C-nak kell lennie. 20 cSt alatti, kis viszkozitású közegekhez a ROBX2100 a megfelelő típus.
Mit jelentenek a típusjel betűi (DSL, DS, DL, D, DM)?
A számjegyek a szűrőházak számát jelölik (ROBX3115 = 1 ház, ROBX3185 = 8 ház), a betűk pedig a kivitelre utalnak: D = kijelző, S = olajtálca, L = lábak, M = mobil kocsi. A /B végződés a hát-hát elrendezésű, keskenyebb kivitelt jelöli.
Van mobil, gépek között mozgatható változat?
Igen. A ROBX3100 DM kivitel mobil kocsira szerelt, 1–3 szűrőházzal érhető el (ROBX3115DM, ROBX3125DM, ROBX3135DM), így több gép olajának tisztítására is használható.
Miben különbözik a ROBX3100 a ROBX2100-tól?
Mindkét típus ugyanazt a Core + Boost mélységi szűrési rendszert alkalmazza. A ROBX3100 digitális vezérlést, szenzorintegrációt és távfelügyeleti lehetőséget biztosít stabil beltéri környezetben; a ROBX2100 analóg, mechanikus kialakítású, zord vagy kültéri körülményekre készült, ATEX kivitelben pedig robbanásveszélyes területeken is alkalmazható.
Kérjen ajánlatot ROBX3100 rendszerre
Küldje el az olajtérfogatot, az olajtípust és viszkozitást, valamint a telepítési környezetet, és javaslatot teszünk a szűrőházak számára, a kivitelre és a ROMS-kapcsolatra.
- Telefon+36 1 431 0980
- E-mailiroda@hidrakft.hu
- Cím1103 Budapest, Gyömrői út 108.
