SKF RecondOil Box ROBX2100 ATEX – olajregenerálás robbanásveszélyes gáz- és porközegben
A ROBX2100 platform analóg megbízhatóságát tanúsított robbanásvédelemmel ötvözi. Robusztus felépítése és minimális elektronikája biztonságos, megbízható offline olajtisztítást tesz lehetővé Zone 1/21 és Zone 2/22 besorolású területeken.
- Zone 1/21 · 2/22tanúsított gáz- és porközeg
- IP66védettség
- 1–1000 cStüzemi viszkozitás
Körforgásos olajhasználat robbanásveszélyes környezetben is

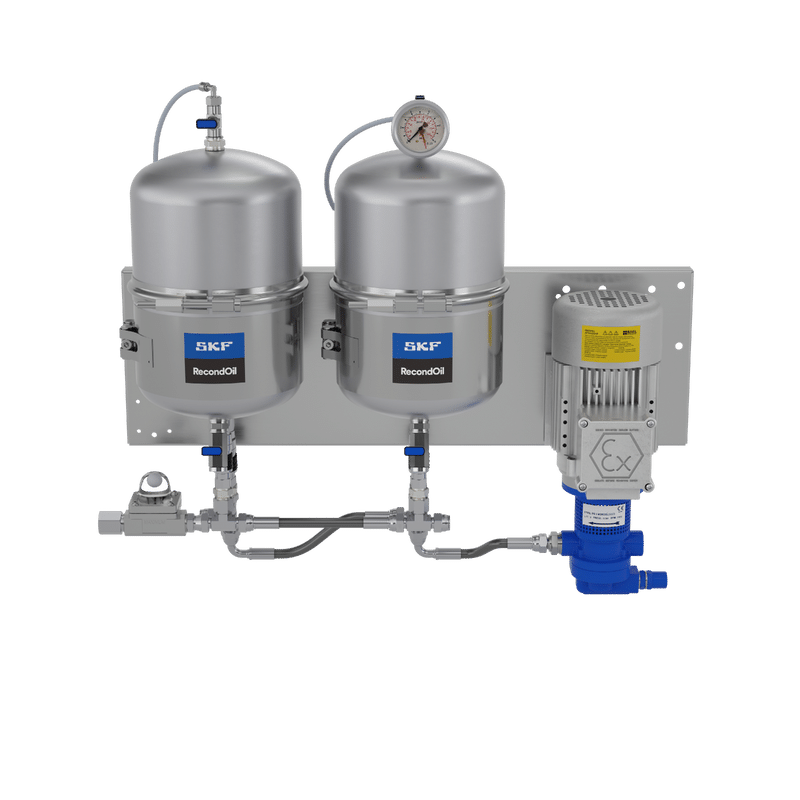

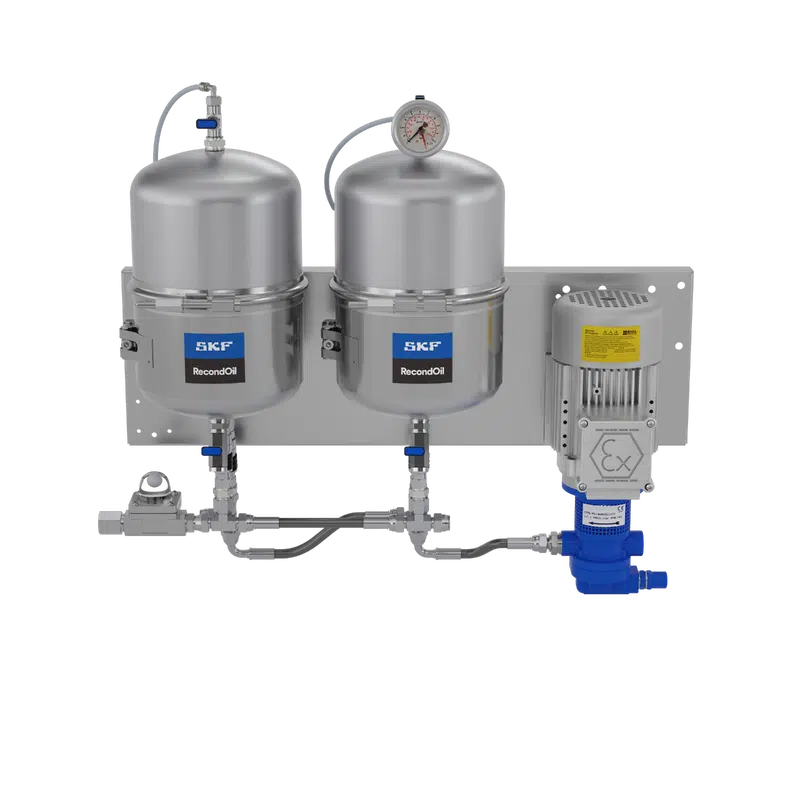

A ROBX2100 ATEX a RecondOil Box 2100 platform robusztusságára épül, és olyan ipari környezetbe is elviszi a folyamatos olajregenerálást, ahol éghető gázok vagy éghető porok időszakosan vagy alkalmanként jelen lehetnek.
Offline, mellékáramú (kidney-loop) egységként működik: az olajat a gép tartályából veszi el, megtisztítja, majd visszavezeti, a gép hidraulikus vagy kenési körének működésétől függetlenül. Elektromos motorral hajtott szivattyúval, vagy teljesen elektromosság nélküli, sűrített levegős hajtással is elérhető.
Fő előnyök
- Teljesen analóg, egyszerű kialakítás robbanásveszélyes gáz- és porközegbe
- ATEX-tanúsított motor és komponensek a Zone 1/21 és Zone 2/22 területeken történő biztonságos üzemhez
- Minimális elektronika és nagy tehetetlenségű motor – stabil üzem nagy szennyezőanyag-terhelés mellett is
- Megbízható offline tisztítás: kevesebb nem tervezett leállás és nagyobb gép-rendelkezésre állás
- Ritkább olajcsere, kevesebb hulladék és környezeti terhelés
- Mérsékelt olajoxidáció – hosszabb gépélettartam és költséghatékony karbantartás
Mit távolít el?
- Szilárd részecskéket egészen a nanoméretű tartományig
- Oxidációs bomlástermékeket és lakkot
- Vizet: szabad, oldott és emulgeált formában
ATEX jelölés
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135 °C Db
ATEX-megfelelőség és alkalmazási korlátok
A ROBX2100 ATEX gáz- és porközegben, Zone 1/21 és Zone 2/22 besorolású területeken alkalmazható. A pontos felhasználhatóságot a telepítés helyének zónabesorolása határozza meg.
Tanúsítás
Jelölések
- Rendszer: II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db
- Motor: II 2G Ex db IIC T4 Gb / II 2D Ex tb IIIC T135 °C Db
- Nyomásálló (flameproof) motorburkolat
- Max. felületi hőmérséklet: 135 °C
Alkalmazható
Tanúsított környezet
- Zone 1 és Zone 2 gázközeg
- Zone 21 és Zone 22 porközeg
- Éghető gázok vagy porok időszakos vagy alkalmankénti jelenléte
- Környezeti hőmérséklet: 0–60 °C
Nem telepíthető
Alkalmazási korlátok
- Zone 0 gázközegbe
- Bányászati környezetbe (I. csoport)
- T5 vagy T6 hőmérsékleti osztályt igénylő területre
- Korrozív, agresszív atmoszférába kiegészítő védelem nélkül
- +60 °C feletti környezeti hőmérsékletre
Fontos: a helyes veszélyes térségi besorolás meghatározása és a berendezés alkalmasságának igazolása az adott telepítésre az üzemeltető, illetve a telephely felelőssége. A felmérés során a meglévő robbanásvédelmi dokumentáció alapján egyeztetjük a megfelelő kivitelt.
Két hajtási mód
A ROBX2100 ATEX elektromos motoros és teljesen elektromosság nélküli, sűrített levegős kivitelben is elérhető. A választást a telephelyi adottságok – villamos betáplálás vagy műszerlevegő-hálózat – határozzák meg.
Típusjel: ROBX21·5…

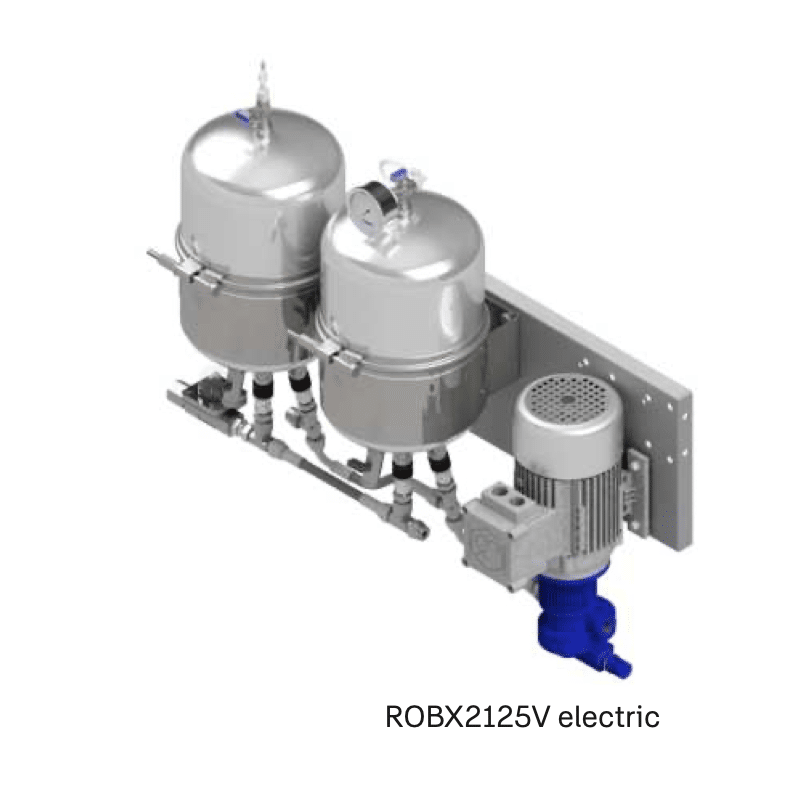

Elektromos motoros hajtás
ATEX-tanúsított, nyomásálló burkolatú motor fogaskerék-szivattyúval – ahol a villamos betáplálás adott.
- Tápellátás
- 230/400 V AC, 50 Hz
- Motor
- 0,25/0,37 kW (4/6 pólusú)
- Szivattyú
- fogaskerék-szivattyú (NBR tengelytömítés)
Típusjel: ROBX21·3…

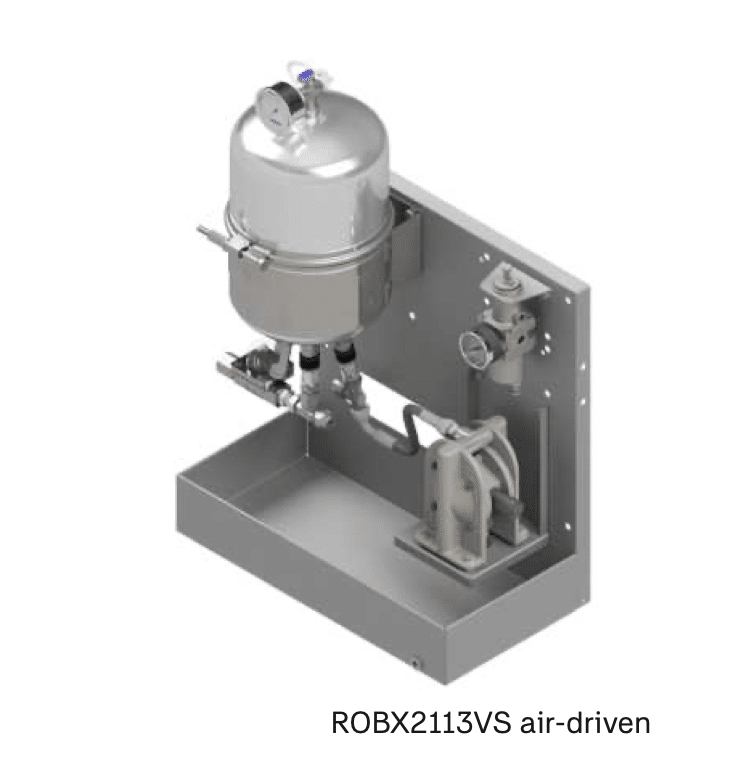

Sűrített levegős hajtás
Teljesen elektromosság nélküli megoldás levegőüzemű membránszivattyúval – ahol műszerlevegő rendelkezésre áll.
- Műszerlevegő
- 6–20 bar
- Levegőfogyasztás
- 0,20 Nm³/perc
- Szivattyú
- levegőüzemű membránszivattyú
Jellemző alkalmazások
Olyan ipari környezetekhez, ahol éghető gázok vagy éghető porok időszakosan vagy alkalmanként jelen lehetnek.
Olaj- és gázipar
- Gázkompresszorok és HPU-rendszerek offshore platformokon
- Hidrogénkompresszorok, technológiai szivattyúk, kritikus hidraulika
Energiatermelés
- Gázturbinák kenőolaj-rendszerei
- Segédhajtóművek
- Hidraulikus tápegységek, munkahengerek, szivattyúk, motorok
Hidrogéngyártás
- Hidrogénkompresszorok
- Segéd-olajrendszerek
Kohászat
- Hengerművi hidraulika
- Folyamatos öntés berendezései
Egy rendszer, három tisztítási funkció
A Double Separation Technology (DST) működése nem kizárólag a szűrőanyag pórusméretére épül, ezért a hagyományos szűrőkön átjutó nanoméretű részecskék és egyes oldott bomlástermékek eltávolítására is alkalmas – az aktív olajadalékok megtartása mellett.
Nanoméretű és nagyobb szilárd szennyeződések
Részecskék
A nanoméretű részecskék egy része átjut a hagyományos szűrőkön, és gyorsíthatja az olaj oxidációs folyamatait.
Oldott és oldhatatlan
Lakk és iszap
A lakk- és iszaplerakódások csökkenthetik az átömlési keresztmetszeteket, növelhetik az üzemi hőmérsékletet és ronthatják a rendszer üzembiztonságát.
Oldott, emulgeált és szabad
Víz
A víz jelenléte kedvezőtlenül befolyásolhatja a kenési tulajdonságokat, növelheti a korróziós kockázatot és ronthatja az adalékcsomag hatásosságát.
Első fokozat
RecondOil Core szűrő
Eltávolítja a nagyobb méretű és durvább szennyeződéseket, és előkészíti az olajat a második, finomabb tisztítási fokozatra.
Második fokozat
RecondOil Boost szűrő (DST)
A mélységi szűrést a DST technológiával kombinálja a legfinomabb szilárd szennyeződések és a lakk-képző oxidációs melléktermékek eltávolítására.
ROBX2100 ATEX műszaki adatok
| Üzemi viszkozitás | 1–1000 cSt |
|---|---|
| Olajhőmérséklet | max. 80 °C |
| Olaj lobbanáspontja | min. 60 °C |
| Környezeti hőmérséklet | 0–60 °C |
| Üzemi nyomás | 2–4,5 bar |
| Nyomásmérő tartomány | 0–10 bar |
| Tömlőcsatlakozás (be / ki) | ½" BSP belső menet / ½" BSP belső menet |
| Tömítőanyag | NBR és FKM |
| Szűrőbetét | RecondOil Boost (ROBX500DST) vagy Core (ROBX500HY) |
| Védettség | IP66 |
| ATEX jelölés | II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db |
Hajtás
Elektromos motoros: 230/400 V AC, 50 Hz, 0,25/0,37 kW, fogaskerék-szivattyú. Sűrített levegős: 6–20 bar műszerlevegő, 0,20 Nm³/perc, membránszivattyú.
Környezeti feltételek
0–60 °C környezeti hőmérséklet, IP66 védettség. A motor tanúsított hőmérsékleti tartománya +60 °C-ig terjed.
Típusjelek, méretek és tömegek
A típusjel második számjegye a szűrőházak számát, a harmadik a hajtás módját jelöli: 5 = elektromos motor, 3 = sűrített levegős hajtás. A V látható átfolyást, a VS emellett olajtálcát jelent. A hát-hát elrendezés 3 szűrőháztól érhető el.
Elektromos hajtás, látható átfolyás
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX2115V | 1 | 25 kg | 34 kg | 510 mm | 290 mm | 660 mm |
| ROBX2125V | 2 | 35 kg | 53 kg | 765 mm | 290 mm | 660 mm |
| ROBX2135V | 3 | 45 kg | 72 kg | 1 000 mm | 290 mm | 660 mm |
| ROBX2145V | 4 | 55 kg | 91 kg | 1 245 mm | 290 mm | 660 mm |
| ROBX2155V | 5 | 66 kg | 111 kg | 1 490 mm | 290 mm | 660 mm |
| ROBX2165V | 6 | 76 kg | 130 kg | 1 735 mm | 290 mm | 660 mm |
| ROBX2175V | 7 | 86 kg | 149 kg | 1 980 mm | 290 mm | 660 mm |
| ROBX2185V | 8 | 96 kg | 168 kg | 2 225 mm | 290 mm | 660 mm |
| Hát-hát elrendezés | ||||||
| ROBX2135V | 3 | 48 kg | 75 kg | 530 mm | 600 mm | 700 mm |
| ROBX2145V | 4 | 59 kg | 95 kg | 775 mm | 600 mm | 700 mm |
| ROBX2155V | 5 | 68 kg | 113 kg | 775 mm | 600 mm | 700 mm |
| ROBX2165V | 6 | 80 kg | 134 kg | 1 020 mm | 600 mm | 700 mm |
| ROBX2175V | 7 | 89 kg | 152 kg | 1 020 mm | 600 mm | 700 mm |
| ROBX2185V | 8 | 100 kg | 172 kg | 1 265 mm | 600 mm | 700 mm |
Elektromos hajtás, látható átfolyás + olajtálca
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX2115VS | 1 | 28 kg | 37 kg | 533 mm | 290 mm | 740 mm |
| ROBX2125VS | 2 | 39 kg | 57 kg | 755 mm | 290 mm | 740 mm |
| ROBX2135VS | 3 | 52 kg | 79 kg | 1 000 mm | 290 mm | 740 mm |
| ROBX2145VS | 4 | 63 kg | 99 kg | 1 245 mm | 290 mm | 740 mm |
| ROBX2155VS | 5 | 75 kg | 120 kg | 1 490 mm | 290 mm | 740 mm |
| ROBX2165VS | 6 | 87 kg | 141 kg | 1 735 mm | 290 mm | 740 mm |
| ROBX2175VS | 7 | 98 kg | 161 kg | 1 980 mm | 290 mm | 740 mm |
| ROBX2185VS | 8 | 110 kg | 182 kg | 2 225 mm | 290 mm | 740 mm |
| Hát-hát elrendezés | ||||||
| ROBX2135VS | 3 | 54 kg | 81 kg | 530 mm | 600 mm | 790 mm |
| ROBX2145VS | 4 | 68 kg | 104 kg | 775 mm | 600 mm | 790 mm |
| ROBX2155VS | 5 | 77 kg | 122 kg | 775 mm | 600 mm | 790 mm |
| ROBX2165VS | 6 | 93 kg | 147 kg | 1 020 mm | 600 mm | 790 mm |
| ROBX2175VS | 7 | 102 kg | 165 kg | 1 020 mm | 600 mm | 790 mm |
| ROBX2185VS | 8 | 115 kg | 187 kg | 1 265 mm | 600 mm | 790 mm |
Sűrített levegős hajtás, látható átfolyás
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX2113V | 1 | 19 kg | 28 kg | 533 mm | 290 mm | 660 mm |
| ROBX2123V | 2 | 30 kg | 48 kg | 778 mm | 290 mm | 660 mm |
| ROBX2133V | 3 | 40 kg | 67 kg | 1 023 mm | 290 mm | 660 mm |
| ROBX2143V | 4 | 50 kg | 86 kg | 1 268 mm | 290 mm | 660 mm |
| ROBX2153V | 5 | 60 kg | 105 kg | 1 513 mm | 290 mm | 660 mm |
| ROBX2163V | 6 | 71 kg | 125 kg | 1 758 mm | 290 mm | 660 mm |
| ROBX2173V | 7 | 81 kg | 144 kg | 2 003 mm | 290 mm | 660 mm |
| ROBX2183V | 8 | 91 kg | 163 kg | 2 248 mm | 290 mm | 660 mm |
| Hát-hát elrendezés | ||||||
| ROBX2133V | 3 | 42 kg | 69 kg | 553 mm | 600 mm | 700 mm |
| ROBX2143V | 4 | 54 kg | 90 kg | 798 mm | 600 mm | 700 mm |
| ROBX2153V | 5 | 63 kg | 108 kg | 798 mm | 600 mm | 700 mm |
| ROBX2163V | 6 | 74 kg | 128 kg | 1 043 mm | 600 mm | 700 mm |
| ROBX2173V | 7 | 83 kg | 146 kg | 1 043 mm | 600 mm | 700 mm |
| ROBX2183V | 8 | 95 kg | 167 kg | 1 288 mm | 600 mm | 700 mm |
Sűrített levegős hajtás, látható átfolyás + olajtálca
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX2113VS | 1 | 23 kg | 32 kg | 533 mm | 290 mm | 740 mm |
| ROBX2123VS | 2 | 34 kg | 52 kg | 778 mm | 290 mm | 740 mm |
| ROBX2133VS | 3 | 47 kg | 74 kg | 1 023 mm | 290 mm | 740 mm |
| ROBX2143VS | 4 | 58 kg | 94 kg | 1 268 mm | 290 mm | 740 mm |
| ROBX2153VS | 5 | 69 kg | 114 kg | 1 513 mm | 290 mm | 740 mm |
| ROBX2163VS | 6 | 82 kg | 136 kg | 1 758 mm | 290 mm | 740 mm |
| ROBX2173VS | 7 | 93 kg | 156 kg | 2 003 mm | 290 mm | 740 mm |
| ROBX2183VS | 8 | 105 kg | 177 kg | 2 248 mm | 290 mm | 740 mm |
| Hát-hát elrendezés | ||||||
| ROBX2133VS | 3 | 49 kg | 76 kg | 553 mm | 600 mm | 790 mm |
| ROBX2143VS | 4 | 63 kg | 99 kg | 798 mm | 600 mm | 790 mm |
| ROBX2153VS | 5 | 72 kg | 117 kg | 798 mm | 600 mm | 790 mm |
| ROBX2163VS | 6 | 87 kg | 141 kg | 1 043 mm | 600 mm | 790 mm |
| ROBX2173VS | 7 | 97 kg | 160 kg | 1 043 mm | 600 mm | 790 mm |
| ROBX2183VS | 8 | 110 kg | 182 kg | 1 288 mm | 600 mm | 790 mm |
Bevezetés és szolgáltatás
Hivatalos SKF RecondOil disztribútorként a felméréstől az utánkövetésig egy kézben tartjuk a projektet.
Felmérés és zónabesorolás
Olaj, viszkozitás, szennyezettség, olajtérfogat, valamint a telepítés helyének robbanásvédelmi besorolása.
Konfiguráció
Szűrőházak száma, hajtási mód (elektromos vagy levegős), kivitel és elrendezés.
Telepítés és üzembe helyezés
Bekötés, légtelenítés, nyomásbeállítás és üzembe helyezési jegyzőkönyv.
Folyamatos tisztítás
Az olaj a háttérben, a gép üzemétől függetlenül tisztul.
Utánkövetés
Olajanalízis, állapotfüggő szűrőcsere és szerviz.
Gyakori kérdések a ROBX2100 ATEX-ről
Milyen robbanásveszélyes zónákba telepíthető a ROBX2100 ATEX?
A ROBX2100 ATEX Zone 1/21 és Zone 2/22 besorolású gáz- és porközegbe tanúsított, vagyis olyan ipari környezetbe, ahol éghető gázok vagy éghető porok időszakosan vagy alkalmanként jelen lehetnek. A rendszer ATEX jelölése: II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135 °C Db.
Hová nem telepíthető?
Zone 0 gázközegbe, bányászati környezetbe (I. csoport), T5 vagy T6 hőmérsékleti osztályt igénylő területre, korrozív vagy agresszív atmoszférába kiegészítő védelem nélkül, valamint olyan helyre, ahol a környezeti hőmérséklet meghaladja a motor tanúsított +60 °C-os tartományát.
Ki felel a zónabesorolásért?
A helyes veszélyes térségi besorolás meghatározása és a berendezés alkalmasságának igazolása az adott telepítésre az üzemeltető, illetve a telephely felelőssége. A felmérés során a meglévő robbanásvédelmi dokumentáció alapján egyeztetjük a megfelelő kivitelt.
Mikor érdemes a sűrített levegős hajtást választani?
Ha a telepítés helyén teljesen elektromosság nélküli megoldás az előnyös, és rendelkezésre áll 6–20 bar nyomású műszerlevegő. A levegős változat membránszivattyúval működik, levegőfogyasztása 0,20 Nm³/perc. Ahol villamos betáplálás adott, az elektromos motoros kivitel is alkalmazható.
Milyen viszkozitású olajokhoz használható?
A ROBX2100 ATEX üzemi viszkozitási tartománya 1–1000 cSt. Az olaj hőmérséklete legfeljebb 80 °C lehet, lobbanáspontja legalább 60 °C.
Miben különbözik az alap ROBX2100-tól?
Az ATEX-változat a ROBX2100 platformjára épül, de ATEX-tanúsított motorral és komponensekkel, IP66 védettséggel és 0–60 °C környezeti hőmérsékleti tartománnyal készül, sűrített levegős hajtással is. Az alap ROBX2100 robbanásveszélyes zónába nem telepíthető.
