SKF RecondOil Box ROBX2100 – robusztus, analóg olajregenerálás igényes üzemi körülményekhez
Egyszerű, teljesen analóg felépítés, kevés elektronikai elemmel és nagy tehetetlenségű motorral. Olyan alkalmazásokhoz készült, ahol a megbízhatóság és a folyamatos üzem fontosabb a digitális funkcióknál.
- 1–460 cStüzemi viszkozitás, 20 cSt alatt is
- 1–8szűrőház, bővíthető
- IP55védettség
Megbízható olajtisztítás egyszerű, robusztus kialakítással
A ROBX2100 digitális vezérlés és monitorozás nélkül biztosít egyenletes olajáramot a szűrőegységeken keresztül. Egyszerűbb elektromos felépítése miatt kevésbé érzékeny a környezeti és mechanikai igénybevételre, például a rezgésre, ütésekre és elektrosztatikus kisülésekre.
Offline, mellékáramú (kidney-loop) egységként működik: az olajat a gép tartályából veszi el, megtisztítja, majd visszavezeti, a gép hidraulikus vagy kenési körének működésétől függetlenül. Üzem közben nem igényel folyamatos beavatkozást: elindítás után folyamatosan végzi az olaj tisztítását.
Fő előnyök
- Teljesen analóg, egyszerű kialakítás nagy igénybevételű üzemi körülményekhez
- Kevés elektronikai elem és nagy tehetetlenségű motor – stabil üzem nagy szennyezőanyag-terhelés mellett is
- Megbízható offline tisztítás: kevesebb nem tervezett leállás és nagyobb gépmegbízhatóság
- Hosszabb olajélettartam, kevesebb hulladék és környezeti terhelés
- Egyszerű karbantartás: az olajcsere helyett a szűrőbetétek állapotfüggő cseréje kerül előtérbe
- Fixen telepített és mobil kivitelben is elérhető
Mit távolít el?
- Szilárd részecskéket egészen a nanoméretű tartományig
- Oxidációs bomlástermékeket és lakkot
- Vizet: szabad, oldott és emulgeált formában
Jellemző alkalmazási területek
Kohászat, cellulóz- és papíripar, energiatermelés, cement- és bányaipari alkalmazások – beltéri telepítéssel.
Ahol a ROBX2100 kialakítása különösen előnyös
Olyan alkalmazásokhoz, ahol nagy az üzemi igénybevétel, fontos az egyszerű kialakítás, és a stabil működésnek hálózati kapcsolat nélkül is biztosítottnak kell lennie.
Jellemző körülmények

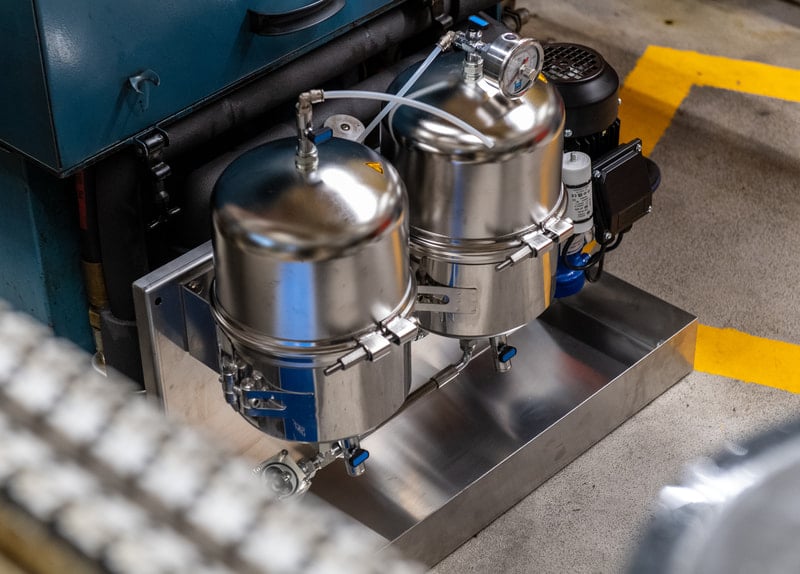

Nagy igénybevételű üzemi környezet
- Erősen szennyezett, nagy igénybevételű üzemi környezet
- Hálózati kapcsolat nélküli területek
- Nehezen hozzáférhető berendezések
- Változó vagy nehezen előre jelezhető szennyeződés-bejutás
Közeg
Széles viszkozitási tartomány
- 1–460 cSt üzemi viszkozitás
- 20 cSt alatti, kis viszkozitású közegek is
- Hidraulika- és kenőolajok
- Max. 80 °C olajhőmérséklet
Iparágak
Jellemző alkalmazások
- Kohászat, fémgyártás
- Cellulóz- és papíripar
- Energiatermelés
- Cement- és bányaipar
Digitális funkciókra van szükség? Ha monitorozásra, riasztásokra és távfelügyeletre van szükség stabil beltéri környezetben, a ROBX3100 a jobb választás.
Robbanásveszélyes terület? Zone 1/21 és Zone 2/22 besorolású területekre a ROBX2100 ATEX-tanúsított változata alkalmazható.
Egy rendszer, három tisztítási funkció
A Double Separation Technology (DST) működése nem kizárólag a szűrőanyag pórusméretére épül, ezért a hagyományos szűrőkön átjutó nanoméretű részecskék és egyes oldott bomlástermékek eltávolítására is alkalmas – az aktív olajadalékok megtartása mellett.
Nanoméretű és nagyobb szilárd szennyeződések
Részecskék
A nanoméretű részecskék egy része átjut a hagyományos szűrőkön, és gyorsíthatja az olaj oxidációs folyamatait.
Oldott és oldhatatlan
Lakk és iszap
A lakk- és iszaplerakódások csökkenthetik az átömlési keresztmetszeteket, növelhetik az üzemi hőmérsékletet és ronthatják a rendszer üzembiztonságát.
Oldott, emulgeált és szabad
Víz
A víz jelenléte kedvezőtlenül befolyásolhatja a kenési tulajdonságokat, növelheti a korróziós kockázatot és ronthatja az adalékcsomag hatásosságát.
Első fokozat
RecondOil Core szűrő
Eltávolítja a nagyobb méretű és durvább szennyeződéseket, és előkészíti az olajat a második, finomabb tisztítási fokozatra. Új telepítéseknél jellemzően ez az első alkalmazott szűrőfokozat.
Második fokozat
RecondOil Boost szűrő (DST)
A mélységi szűrést a DST technológiával kombinálja a legfinomabb szilárd szennyeződések és a lakk-képző oxidációs melléktermékek eltávolítására.
Kivitelek és telepítési módok
Egy platform, többféle konfiguráció: 1–8 szűrőház, a helyszíni adottságokhoz igazítható telepítési móddal.

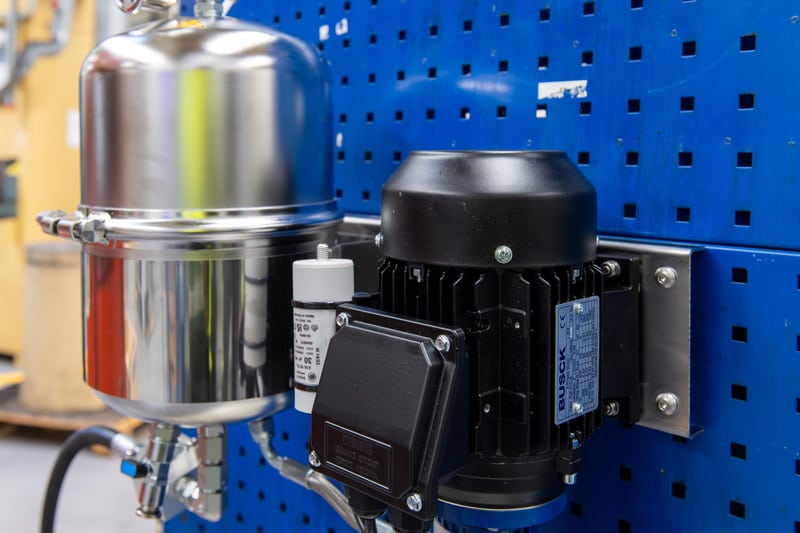

Falra szerelt
Az alapkivitel szerelőlemezzel; olajtálcával vagy anélkül.
V · VS
Padlón álló
Lábakra szerelt kivitel, ahol nincs alkalmas falfelület.
V · VS + lábak

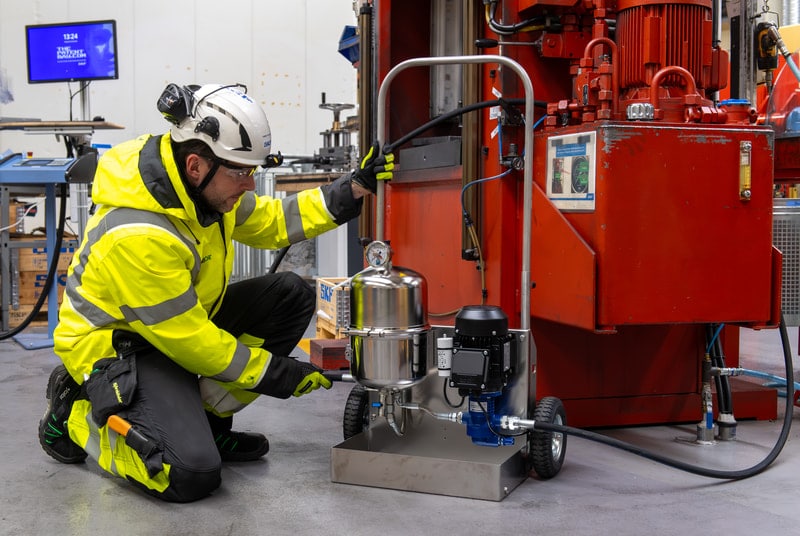

Mobil kocsi
Olajtálcás kocsira szerelt, több berendezés között mozgatható egység.
VMROBX2100 műszaki adatok
| Üzemi viszkozitás | 1–460 cSt |
|---|---|
| Olajhőmérséklet | max. 80 °C |
| Olaj lobbanáspontja | min. 60 °C |
| Környezeti hőmérséklet | 0–40 °C |
| Üzemi nyomás | 2–4,5 bar |
| Biztonsági szelep nyitónyomása | 6 bar |
| Nyomásmérő tartomány | 0–10 bar |
| Tápellátás | 3× 400/440 V AC, 50/60 Hz (opció: 1× 230 V AC 1–2 szűrőházhoz) |
| Motor | 0,37 kW |
| Szivattyú | fogaskerék-szivattyú (NBR tengelytömítés) |
| Tömlőcsatlakozás (be / ki) | ½" BSP belső menet / ½" BSP belső menet |
| Tömítőanyag | NBR és FKM |
| Szűrőbetét | RecondOil Boost (ROBX500DST) vagy Core (ROBX500HY) |
| Védettség | IP55 |
| Zajkibocsátás | normál üzemben 70 dB alatt |
Nyomásszabályozás
A szivattyúba épített nyomásszabályozó 2–4,5 bar közötti üzemi nyomást biztosít, és minden szűrőház külön biztonsági szeleppel rendelkezik. Az üzembe helyezéskor a beállítást képzett szakember végzi.
Kijelzés
Analóg nyomásmérő az elsődleges szűrőházon, valamint átlátszó fedelű oválkerekes átfolyásjelző a kimenet előtt – a működés helyben, közvetlenül ellenőrizhető.
A típusjel felépítése
A ROBX2100 típusjele a szűrőházak számán túl a hajtás módját, a kivitelt, a szivattyúkapacitást és az opcionális változatokat is jelöli. Nem minden kombináció rendelhető.
ROBX2125VS/373/1
Széria és házak
- ROBX
- termékcsalád
- 21
- 2100-as széria
- 1–8
- szűrőházak száma
Olajbetáplálás
- 0
- nyomáscsökkentővel
- 1
- közvetlen, 2–4,5 bar
- 5
- elektromos motor és szivattyú
Kivitel
- V
- látható átfolyás
- VS
- + olajtálca
- VM
- + mobil kocsi (olajtálcával)
Szivattyú és extra
- 371 / 373
- max. 1,0 / 1,8 l/perc
- 375 / 370
- max. 4,7 / 9,5 l/perc
- 1 · B
- egyfázisú · hát-hát szerelés
Méretek és tömegek
Válassza ki a kivitelt. A hát-hát elrendezés 3 szűrőháztól érhető el; kisebb beépítési szélességet, ugyanakkor nagyobb beépítési mélységet igényel.
V – Látható átfolyás
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX2115V | 1 | 20 kg | 29 kg | 457 mm | 284 mm | 533 mm |
| ROBX2125V | 2 | 26 kg | 44 kg | 702 mm | 284 mm | 533 mm |
| ROBX2135V | 3 | 36 kg | 63 kg | 947 mm | 284 mm | 533 mm |
| ROBX2145V | 4 | 46 kg | 82 kg | 1 192 mm | 284 mm | 533 mm |
| ROBX2155V | 5 | 56 kg | 101 kg | 1 405 mm | 284 mm | 533 mm |
| ROBX2165V | 6 | 66 kg | 120 kg | 1 650 mm | 284 mm | 533 mm |
| ROBX2175V | 7 | 76 kg | 139 kg | 1 895 mm | 284 mm | 533 mm |
| ROBX2185V | 8 | 86 kg | 158 kg | 2 140 mm | 284 mm | 533 mm |
| Hát-hát elrendezés | ||||||
| ROBX2135V | 3 | 42 kg | 69 kg | 457 mm | 598 mm | 533 mm |
| ROBX2145V | 4 | 51 kg | 87 kg | 702 mm | 598 mm | 533 mm |
| ROBX2155V | 5 | 60 kg | 105 kg | 702 mm | 598 mm | 533 mm |
| ROBX2165V | 6 | 70 kg | 124 kg | 947 mm | 598 mm | 533 mm |
| ROBX2175V | 7 | 79 kg | 142 kg | 947 mm | 598 mm | 533 mm |
| ROBX2185V | 8 | 89 kg | 161 kg | 1 192 mm | 598 mm | 533 mm |
VS – Látható átfolyás + olajtálca
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Egymás melletti elrendezés | ||||||
| ROBX2115VS | 1 | 27 kg | 36 kg | 457 mm | 284 mm | 620 mm |
| ROBX2125VS | 2 | 37 kg | 55 kg | 702 mm | 284 mm | 620 mm |
| ROBX2135VS | 3 | 47 kg | 74 kg | 947 mm | 284 mm | 620 mm |
| ROBX2145VS | 4 | 58 kg | 94 kg | 1 192 mm | 284 mm | 620 mm |
| ROBX2155VS | 5 | 68 kg | 113 kg | 1 405 mm | 284 mm | 620 mm |
| ROBX2165VS | 6 | 79 kg | 133 kg | 1 650 mm | 284 mm | 620 mm |
| ROBX2175VS | 7 | 90 kg | 153 kg | 1 895 mm | 284 mm | 620 mm |
| ROBX2185VS | 8 | 101 kg | 173 kg | 2 140 mm | 284 mm | 620 mm |
| Hát-hát elrendezés | ||||||
| ROBX2135VS | 3 | 49 kg | 76 kg | 457 mm | 598 mm | 620 mm |
| ROBX2145VS | 4 | 62 kg | 98 kg | 702 mm | 598 mm | 620 mm |
| ROBX2155VS | 5 | 71 kg | 116 kg | 702 mm | 598 mm | 620 mm |
| ROBX2165VS | 6 | 84 kg | 138 kg | 947 mm | 598 mm | 620 mm |
| ROBX2175VS | 7 | 93 kg | 156 kg | 947 mm | 598 mm | 620 mm |
| ROBX2185VS | 8 | 106 kg | 178 kg | 2 140 mm | 598 mm | 620 mm |
VM – Mobil kocsi (olajtálcával)
| Típusjel | Szűrőház | Száraz tömeg | Üzemi tömeg | Szélesség | Mélység | Magasság |
|---|---|---|---|---|---|---|
| Mobil kocsi, olajtálcával | ||||||
| ROBX2115VM | 1 | 42 kg | 51 kg | 630 mm | 420 mm | 810 mm |
Telepítési követelmények
A gép elhelyezése a tartályhoz képest közvetlenül hat a teljesítményre és a szivattyú kopására – minél viszkózusabb vagy szennyezettebb az olaj, annál fontosabb. A felmérésnél ezeket együtt nézzük át.
Elhelyezés
- Beltéri telepítés, 0–40 °C környezeti hőmérséklet
- Pára, por, rezgés és rágcsálók ellen védve
- Max. 5 m a tartály és a rendszer bemenete között
- Olajszint ±0,5 m-en belül a bemenethez képest
- Szervizterület: 1000 mm elöl, 250 mm a házak felett
Csővezetékek
- Tömlők és csövek min. PN16, min. ½"
- 2 m feletti hossznál a szívóoldal egy mérettel nagyobb
- 100 cSt feletti viszkozitásnál min. ¾"
- Kézi szelep a rendszer be- és kimenetén
- Tartály felett max. 5 m, alatta max. 1,5 m szintkülönbség
Villamos bekötés
- 2 m-es gyárilag szerelt kábel
- 3 fázis: 400 V (Y), 50/60 Hz; opcióként 1× 230 V
- Földelt csatlakozó vagy zárható megszakító, 13 A előtét-biztosíték
- A bekötést villanyszerelő végzi
- Erősen szennyezett olajnál előszűrő a bemenetre

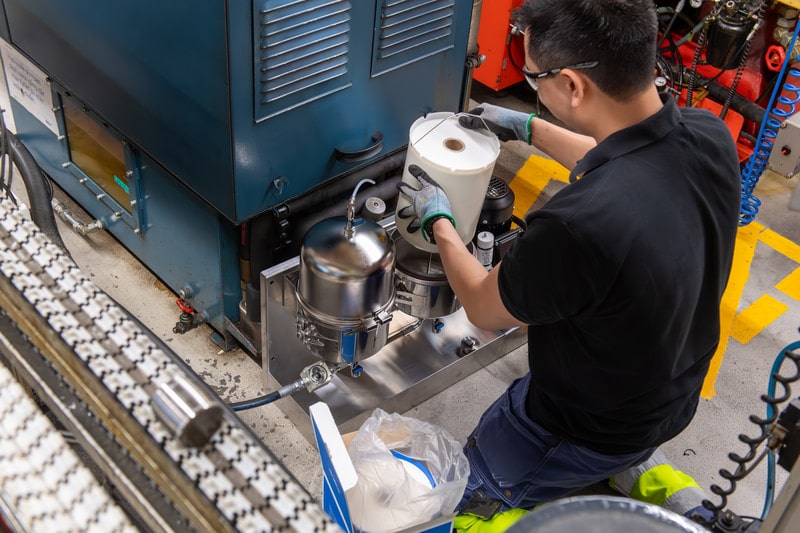

Karbantartás és szűrőcsere
Olajcsere helyett a szűrőbetéteket cseréljük – állapotfüggően, az olajanalízis eredménye alapján. Új telepítésnél Core betétekkel indulunk, és a mérések alapján lépünk tovább DST-betétekre.
Naponta
Szemrevételezés
Nyomásmérő, olajtálca és szivárgások ellenőrzése.
Negyedévente → félévente
Olajminta
Az első évben negyedévente, utána félévente olajanalízis – ez dönti el a szűrőcserét.
Évente
Tömítések
A szűrőházak O-gyűrűinek ellenőrzése, szükség esetén cseréje.
Kétévente
Szinterezett szűrő
A szinterezett szűrő és az orsó O-gyűrűjének ellenőrzése, tisztítása.
Ötévente
Csere
A szinterezett szűrő és az orsó O-gyűrűinek cseréje.
Szűrőcserénként
Szűrőcsere-napló
Dátum, nyomás, átfolyás, hőmérséklet és olajminta-azonosító rögzítése az optimalizáláshoz.
Bevezetés és szolgáltatás
Hivatalos SKF RecondOil disztribútorként a felméréstől az utánkövetésig egy kézben tartjuk a projektet.
Felmérés
Olaj, viszkozitás, szennyezettség, olajtérfogat és a tartály elhelyezése.
Konfiguráció
Szűrőházak száma, szivattyúkapacitás, kivitel és szükség esetén előszűrő.
Telepítés és üzembe helyezés
Bekötés, légtelenítés, nyomásbeállítás és üzembe helyezési jegyzőkönyv.
Folyamatos tisztítás
Az olaj a háttérben, a gép üzemétől függetlenül tisztul.
Utánkövetés
Olajanalízis, állapotfüggő szűrőcsere és szerviz.
Gyakori kérdések a ROBX2100-ról
Miben különbözik a ROBX2100 a ROBX3100-tól?
Mindkét típus ugyanazt a Core + Boost mélységi szűrési rendszert alkalmazza. A ROBX2100 teljesen analóg kialakítású: nincs digitális vezérlése és távfelügyelete, ugyanakkor kevesebb elektromos alkatrészt tartalmaz, nagy tehetetlenségű motorral készül, és kevésbé érzékeny a nagy igénybevételű üzemi körülményekre. A ROBX3100 digitális vezérlést, szenzorintegrációt és opcionális ROMS távfelügyeletet biztosít.
Telepíthető kültérre a ROBX2100?
Nem. A gépkönyv szerint a rendszert beltérben kell telepíteni, 0–40 °C környezeti hőmérséklet mellett, párától, portól és rezgéstől védve. A „zord környezet” ebben az összefüggésben a nagy igénybevételű üzemi körülményekre utal: erősen szennyezett, nehezen hozzáférhető vagy hálózati kapcsolat nélküli területekre, jelentős szennyezőanyag-terhelés mellett.
Milyen viszkozitású olajokhoz használható?
A ROBX2100 üzemi viszkozitási tartománya 1–460 cSt, így a 20 cSt alatti, kis viszkozitású közegekhez is alkalmas. Az olaj hőmérséklete legfeljebb 80 °C lehet, lobbanáspontja legalább 60 °C.
Van egyfázisú változat?
Igen. Az alapkivitel 3× 400/440 V AC, 50/60 Hz tápellátású; 1–2 szűrőházas rendszerek opcionálisan 1× 230 V AC egyfázisú motorral is rendelhetők.
Mit jelent a típusjel?
Például a ROBX2125VS/373/1: ROBX = termékcsalád, 21 = széria, 2 = szűrőházak száma, 5 = elektromos motor és szivattyú, VS = látható átfolyás + olajtálca, 373 = szivattyúkapacitás (max. 1,8 l/perc), 1 = egyfázisú kivitel.
Milyen karbantartást igényel?
Naponta a nyomásmérő, az olajtálca és a szivárgások ellenőrzése. Az első évben negyedévente, utána félévente olajmintát kell venni; a szűrőbetéteket az olajanalízis alapján, állapotfüggően cseréljük. Évente a házak O-gyűrűinek, kétévente a szinterezett szűrőnek az ellenőrzése esedékes.
Robbanásveszélyes környezetbe is telepíthető?
Az alap ROBX2100 nem. Zone 1/21 és Zone 2/22 besorolású területekre a ROBX2100 ATEX-tanúsított változata alkalmazható.
Kérjen ajánlatot ROBX2100 rendszerre
Küldje el az olajtérfogatot, az olajtípust és viszkozitást, a szennyezettség jellegét és a tartály elhelyezését, és javaslatot teszünk a szűrőházak számára, a szivattyúra és a kivitelre.
